13 مدل حفاظ پنجره ریلی بازشو
برای پنجره عریضی که فضای کافی برای چرخش لنگه ندارد, حفاظ کشویی تک ریل نسبت به مدل لولایی مسیر بازشدن کم جاتری فراهم می کند, اما نمونه دو ریل دسترسی گسترده تری به دهانه می دهد. این تفاوت نشان می دهد که حفاظ پنجره ریلی بازشو را نباید فقط بر اساس حرکت نرم یا ظاهر قاب انتخاب کرد؛ زیرا نوع ریل, تعداد لنگه ها, بلبرینگ, ضخامت پروفیل, محل قفل, مسیر جمع شدن و کیفیت زیرسازی بر امنیت و استفاده روزانه اثر مستقیم دارند. مدل تک لنگه برای پنجره متوسط ساختار ساده تری دارد, در حالی که نمونه دو لنگه روی دهانه عریض وزن را بهتر تقسیم می کند و فضای باز بیشتری می سازد. ریل پایین حرکت کنترل شده تری ایجاد می کند, اما نسبت به گردوغبار و تجمع آب حساس تر است؛ در مقابل, مدل آویز سطح کف را آزاد نگه می دارد و به مهار بالایی دقیق تری نیاز دارد. انتخاب اشتباه ممکن است باعث گیرکردن چرخ ها, خروج لنگه از مسیر, دسترسی به قفل یا محدودشدن بازشوی پنجره شود. پیش از سفارش حفاظ پنجره ریلی بازشو باید ابعاد دهانه, فضای پارک لنگه, جنس دیوار, نوع چرخ, ریل, قفل, رنگ و شرایط نصب برسی شوند. قیمت نیز به وزن آهن, تعداد لنگه, یراق آلات, پیچیدگی ساخت و روش اجرا وابسته است. آهنگر با مقایسه مدل ها, مزیت حرکت کشویی را با الزامات امنیت و دوام هماهنگ می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| تک لنگه یا دو لنگه | مدل تک لنگه اجزای متحرک کمتری دارد, اما حفاظ دو لنگه وزن را میان دو قاب تقسیم می کند و در دهانه عریض, دسترسی بازتری ایجاد می نماید. | عرض پنجره و فضای جمع شدن لنگه مشخص می کنند سادگی تک لنگه بهتر است یا تقسیم وزن در مدل دو لنگه. |
| تک ریل یا دو ریل | تک ریل ساختار جمع وجورتری دارد, در حالی که دو ریل امکان عبور لنگه ها از کنار یکدیگر و بازشدن بخش بیشتری از پنجره را فراهم می کند. | اگر کنار دهانه فضای پارک محدود است, دو ریل انعطاف بیشتری دارد؛ در غیر این صورت تک ریل نگهداری ساده تری خواهد داشت. |
| ریل پایین یا آویز | ریل پایین وزن حفاظ را مستقیم تحمل می کند, اما مدل آویز کف را آزاد نگه می دارد و بار را به شاسی و اتصال بالایی منتقل می سازد. | برای سطح در معرض گردوغبار, مدل آویز مزیت دارد؛ زیرسازی بالایی آن باید از نظر تحمل وزن دقیق تر کنترل شود. |
| چرخ ساده یا بلبرینگی | چرخ ساده برای لنگه سبک قابل استفاده است, ولی چرخ بلبرینگی در وزن بیشتر حرکت روان تر و اصطکاک کمتری ایجاد می کند. | ظرفیت چرخ را با وزن واقعی قاب, تعداد خطوط و دفعات باز و بسته شدن مقایسه کنید. |
| قاب سبک یا تقویت شده | قاب سبک حرکت آسان تری دارد, اما قاب تقویت شده در لنگه عریض, تاب خوردگی و خارج شدن چرخ ها از تراز را بهتر کنترل می کند. | افزایش مقطع باید در اعضای باربر انجام شود و سنگین کردن تمام شبکه ضرورتی ندارد. |
| قفل مرکزی یا کناری | قفل مرکزی در مدل دو لنگه هر دو قاب را هم زمان مهار می کند, در حالی که قفل کناری برای تک لنگه ساختار ساده تری دارد. | محل قفل باید از بیرون دور از دسترس باشد و با دستگیره پنجره یا مسیر حرکت تداخل نداشته باشد. |
| شبکه عمودی یا متراکم | خطوط عمودی دید بیشتری حفظ می کنند, اما شبکه متراکم فاصله عبور دست و ابزار را کاهش می دهد و وزن لنگه را افزایش می دهد. | تراکم را همراه با ظرفیت ریل و چرخ بسنجید تا امنیت بیشتر به حرکت سنگین منجر نشود. |
| نصب داخل دهانه یا روکار | نصب داخل دهانه ظاهر جمع وجورتری دارد, اما اجرای روکار فضای بیشتری برای حرکت و پارک لنگه در کنار پنجره فراهم می کند. | عمق دیوار, توری, دستگیره و طول آزاد کنار دهانه پیش از تعیین روش نصب بررسی شوند. |
| مدل استاندارد یا سفارشی | مدل استاندارد تولید ساده تری دارد, اما ساخت سفارشی طول ریل, محل توقف, تعداد لنگه و یراق آلات را با پنجره هماهنگ می کند. | تفاوت قیمت را بر اساس متریال, کیفیت چرخ, نوع قفل, رنگ و خدمات نصب مقایسه کنید. |
مقایسه کاربرد و مزیت مدل های حفاظ پنجره ریلی بازشو
حفاظ ریلی برای همه پنجره ها مزیت یکسانی ایجاد نمی کند, زیرا عرض دهانه, فضای جانبی و دفعات استفاده می تواند مدل مناسب را تغییر دهد. تک لنگه روی پنجره متوسط, نسبت به نمونه دو لنگه قطعات و نقاط تنظیم کمتری دارد, اما برای بازشدن کامل به فضای جانبی برابر با عرض لنگه نیازمند است. مدل دو لنگه در دهانه عریض, وزن را تقسیم می کند و هر قاب مسیر کوتاه تری طی می نماید, ولی قفل و هم ترازی بیشتری می خواهد. تک ریل برای مسیر مستقیم و فضای پارک کافی ساده تر است, در حالی که دو ریل اجازه می دهد لنگه ها روی هم قرار گیرند و سطح بازشوی بیشتری فراهم شود. مزیت اصلی این حفاظ نسبت به مدل لولایی, حذف شعاع چرخش است؛ با این حال, ریل و چرخ باید با وزن قاب هماهنگ باشند تا حرکت کشویی به گیرکردن یا لقی تبدیل نشود.

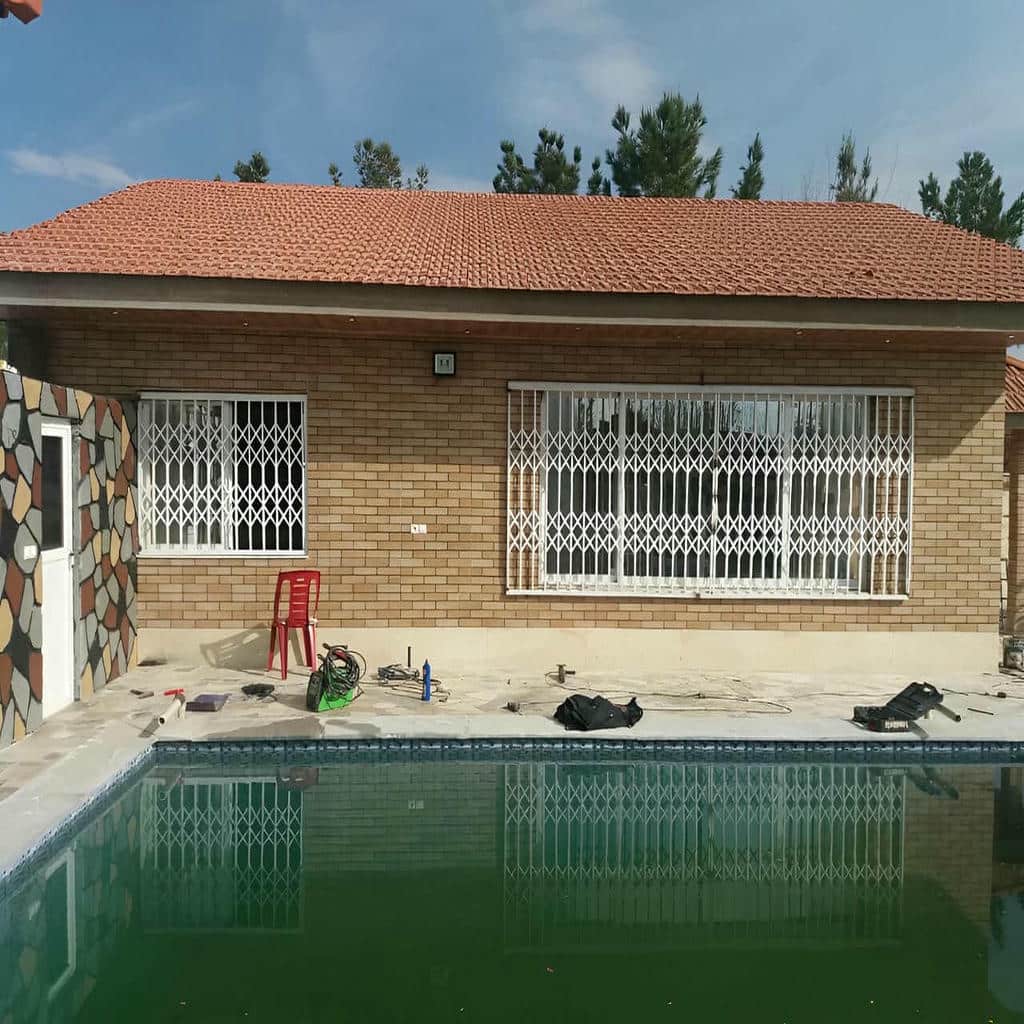

تفاوت تک لنگه و دو لنگه در پنجره های عریض
حفاظ تک لنگه ساختار ساده تری دارد و تمام شبکه روی یک قاب متحرک قرار می گیرد. این مدل برای پنجره متوسطی که در یک سمت آن فضای کافی برای جمع شدن حفاظ وجود دارد, از نظر تعداد چرخ, قفل و نقاط تنظیم انتخاب کم دردسرتری است. محدودیت اصلی با افزایش عرض و وزن لنگه ظاهر می شود؛ قاب بلند ممکن است در بخش میانی تاب بردارد و فشار بیشتری به چرخ ها وارد کند. طول ریل نیز باید بیش از عرض دهانه باشد تا لنگه بدون مسدودکردن پنجره کنار برود. بنابراین تک لنگه در ابعاد کنترل شده کارآمدتر از دهانه بسیار عریض است.
مدل دو لنگه وزن شبکه را میان دو قاب تقسیم می کند و برای پنجره عریض نسبت به تک لنگه حرکت متعادل تری دارد. هر لنگه می تواند به سمت مخالف حرکت کند یا در یک سیستم دو ریل روی بخش دیگر قرار گیرد. این انعطاف فضای دسترسی بیشتری ایجاد می کند, اما نیازمند هماهنگی دقیق محل برخورد دو قاب, استوپرها و قفل مرکزی است. اگر ریل ها هم تراز نباشند, دو لنگه در محل بسته شدن اختلاف پیدا می کنند و زبانه قفل به درستی درگیر نمی شود. انتخاب دو لنگه زمانی منطقی است که تقسیم وزن و کاهش طول حرکت, ارزش پیچیدگی بیشتر یراق آلات را داشته باشد.
مقایسه تک ریل و دو ریل در میزان بازشدن دهانه
مدل تک ریل همه لنگه ها را در یک مسیر نگه می دارد و از نظر ساخت و نظافت, ساده تر از سیستم دو ریل است. در نمونه تک لنگه, قاب پس از بازشدن باید کاملاً در کنار پنجره پارک شود؛ بنابراین طول دیوار آزاد, مهم ترین شرط اجرای این مدل است. در مدل دو لنگه تک ریل نیز لنگه ها نمی توانند از کنار یکدیگر عبور کنند و باید به دو سمت جداگانه حرکت نمایند. مزیت تک ریل, کاهش عرض مجموعه و کنترل آسان تر تراز است. محدودیت آن زمانی مشخص می شود که کنار دهانه فضای کافی وجود نداشته باشد یا بخشی از مسیر با ستون, لوله یا تجهیزات نما اشغال شده باشد.
سیستم دو ریل به دو قاب اجازه می دهد روی مسیرهای موازی حرکت کنند و در حالت باز, یکی مقابل دیگری قرار گیرد. این ویژگی برای پنجره ای که فضای جانبی محدودی دارد, نسبت به تک ریل دسترسی بیشتری فراهم می کند. در مقابل, عرض شاسی, تعداد چرخ ها و نقاط تجمع گردوغبار افزایش می یابد و تنظیم هم زمان دو مسیر دقت بیشتری می خواهد. اگر فاصله ریل ها زیاد باشد, مجموعه از نما بیرون زده دیده می شود؛ فاصله بسیار کم نیز ممکن است باعث تماس دو لنگه شود. دو ریل زمانی بهتر است که افزایش سطح بازشو از سادگی و ظرافت تک ریل مهم تر باشد.
تفاوت حفاظ کشویی و لولایی در فضای استفاده
حفاظ کشویی در امتداد دیوار حرکت می کند و مانند مدل لولایی به شعاع چرخش در مقابل پنجره نیاز ندارد. این مزیت در راهروی باریک, کنار گلدان, پشت پرده یا محلی که بازشدن لنگه به مانع برخورد می کند, اهمیت زیادی دارد. حرکت ریلی همچنین امکان استفاده از قاب عریض تر را بدون اشغال فضای جلو فراهم می سازد. محدودیت آن نیاز به مسیر جانبی و ریل سالم است؛ اگر محل پارک لنگه وجود نداشته باشد یا مسیر با تجهیزات نما تداخل کند, مزیت کشویی کاهش می یابد. ریل نیز نسبت به لولا به نظافت و کنترل تراز منظم تری نیاز دارد.
مدل لولایی در کنار دهانه به فضای پارک طولی نیاز ندارد و برای پنجره ای که دیوار جانبی آزاد ندارد, می تواند از حفاظ ریلی عملی تر باشد. بازشدن آن سریع است و ریل کف یا شاسی طولانی در نما ایجاد نمی کند. در مقابل, شعاع حرکت لنگه باید آزاد باشد و وزن قاب مستقیماً بر لولاها اثر می گذارد. لنگه سنگین ممکن است افتادگی پیدا کند و به کف یا قاب برخورد نماید. مقایسه این دو سیستم نشان می دهد مدل ریلی برای فضای باریک و دهانه عریض مناسب تر است, ولی در نبود مسیر جانبی, مدل لولایی محدودیت کمتری دارد.
- تک لنگه برای دهانه متوسط ساده تر است و دو لنگه وزن پنجره عریض را بهتر تقسیم می کند.
- تک ریل نگهداری آسان تری دارد و دو ریل در فضای جانبی محدود, بازشوی بیشتری فراهم می سازد.
- حفاظ کشویی شعاع چرخش ندارد, اما به مسیر آزاد برای حرکت و پارک لنگه نیازمند است.
- وزن قاب باید با ظرفیت چرخ, ریل و تعداد نقاط مهار هماهنگ شود.
- محل قفل و استوپرها باید در حالت باز و بسته, حرکت ناخواسته لنگه را کنترل کنند.

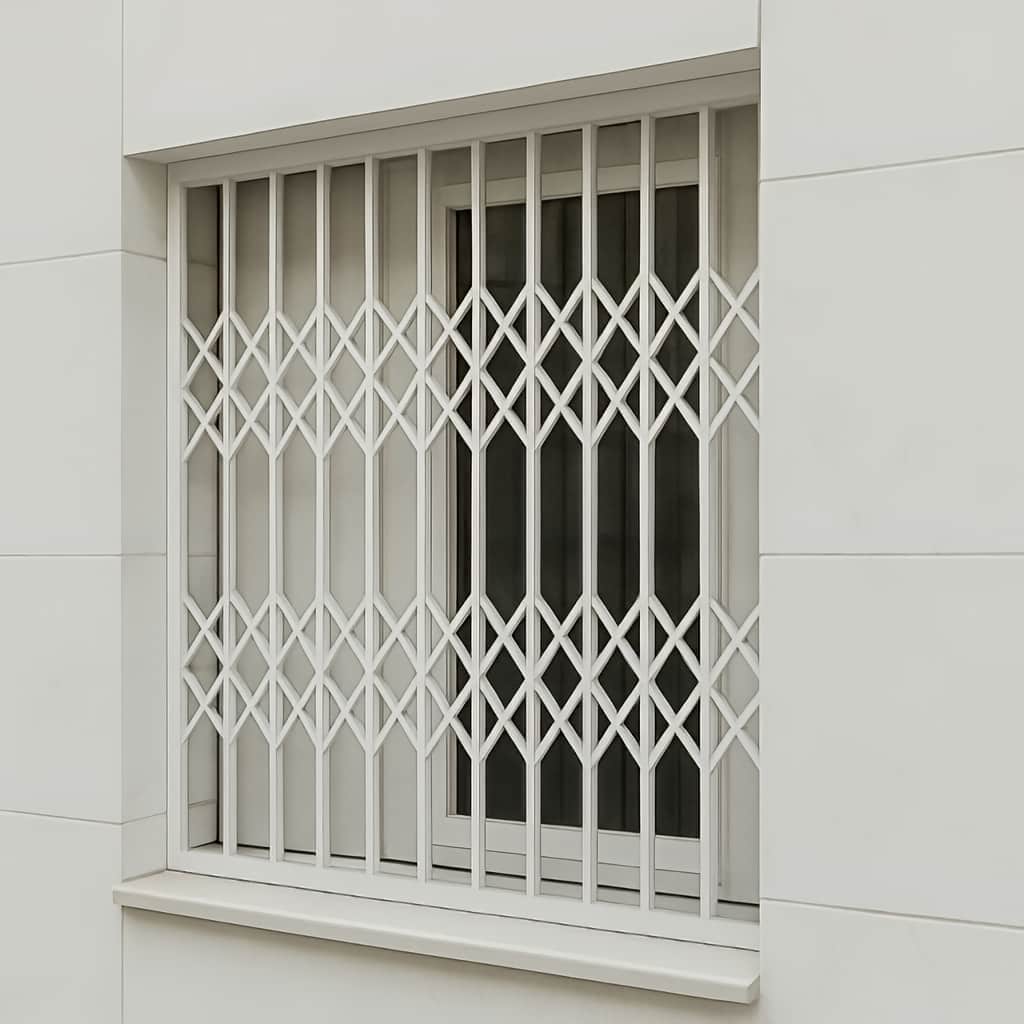

تفاوت ریل چرخ و قاب در کیفیت حرکت حفاظ بازشو
روان بودن حرکت تنها از نوع چرخ به دست نمی آید و نتیجه هماهنگی میان وزن لنگه, جنس ریل, تراز شاسی, قاب و استوپرها است. چرخ ساده روی لنگه سبک می تواند عملکرد قابل قبولی داشته باشد, اما با افزایش وزن, بلبرینگ مناسب اصطکاک و فشار حرکتی را کاهش می دهد. ریل پایین بار را مستقیم تحمل می کند و تعمیر آن معمولاً آسان تر است, در حالی که مدل آویز سطح زیر پنجره را آزاد نگه می دارد و به شاسی بالایی مقاوم تری نیاز دارد. قاب بسیار سبک ممکن است در حرکت تاب بخورد و قاب بیش از حد سنگین, عمر چرخ و ریل را کاهش دهد. آهنگر در تضمین کیفیت این محصول, حرکت نرم را جدا از امنیت بررسی نمی کند؛ زیرا لنگه ای که راحت حرکت می کند اما از ریل خارج می شود یا قفل ضعیفی دارد, انتخاب قابل اتکایی نیست.

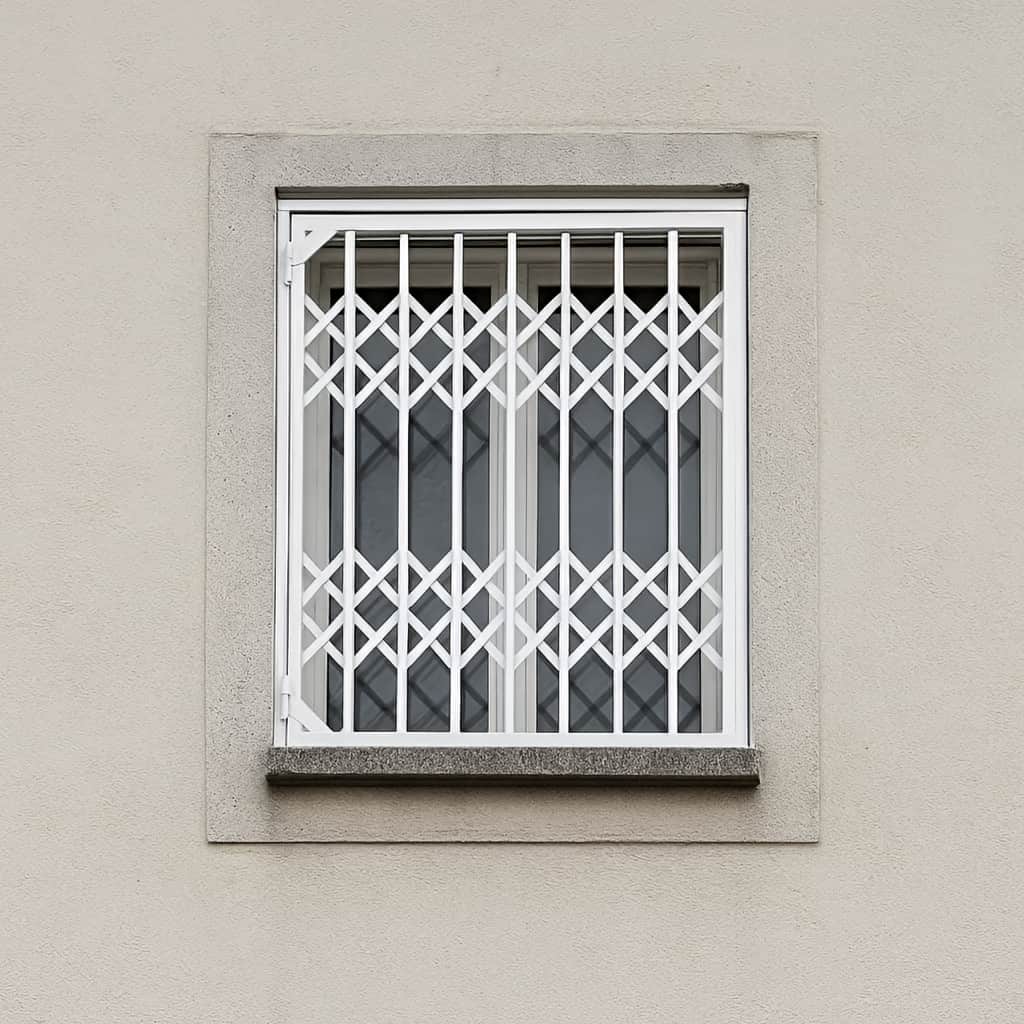

مقایسه ریل پایین و سیستم آویز
ریل پایین وزن حفاظ را از طریق چرخ ها به بخش زیرین دهانه یا شاسی کف منتقل می کند و برای لنگه های سنگین, مسیر باربری مستقیمی می سازد. دسترسی به چرخ و ریل در این سیستم معمولاً ساده تر است و در صورت فرسودگی می توان قطعات را با عملیات محدودتری تعویض کرد. محدودیت اصلی تجمع گردوغبار, شن و آب در شیار حرکت است که می تواند باعث گیرکردن یا صدای اضافی شود. اگر ریل در معرض باران قرار دارد, شیب و تخلیه آب باید پیش بینی شود. سطح نصب نیز باید تراز باشد تا لنگه در یک سمت خودبه خود حرکت نکند.
سیستم آویز وزن حفاظ را از بالا تحمل می کند و بخش پایین می تواند فقط یک راهنمای کوچک برای جلوگیری از نوسان داشته باشد. این مدل نسبت به ریل کف, مسیر پایین را آزاد نگه می دارد و گردوغبار کمتری وارد مجموعه حرکتی می شود. در مقابل, تمام بار به شاسی بالایی, رولرها و نقاط اتصال آن منتقل می گردد؛ بنابراین زیرسازی ضعیف می تواند باعث افتادگی یا تغییر تراز شود. تعمیر قطعات بالایی نیز ممکن است دسترسی دشوارتری داشته باشد. مدل آویز زمانی بر ریل پایین برتری دارد که تیر یا زیرسازی مقاوم برای تحمل وزن وجود داشته باشد.
تفاوت چرخ ساده و بلبرینگی در استفاده مداوم
چرخ ساده ساختار ابتدایی تری دارد و برای حفاظ سبک با دفعات بازشدن محدود, می تواند حرکت قابل قبولی فراهم کند. مزیت آن تعداد قطعات کمتر و تعویض ساده تر است. با افزایش وزن قاب یا استفاده مکرر, اصطکاک بیشتر می شود و نیروی لازم برای حرکت لنگه بالا می رود. اگر سطح ریل کمی ناهموار باشد, چرخ ساده ضربه و لرزش بیشتری به قاب منتقل می کند. این وضعیت به مرور اتصال خطوط و قفل را تحت فشار قرار می دهد. بنابراین انتخاب چرخ ساده باید به مدل کوچک و سبک محدود شود و صرفاً برای کاهش هزینه به کار نرود.
چرخ بلبرینگی با کاهش اصطکاک, حرکت لنگه سنگین را نرم تر می کند و برای حفاظی که روزانه چند بار باز و بسته می شود, نسبت به چرخ ساده دوام عملکردی بیشتری دارد. با این حال, کیفیت بلبرینگ, آب بندی و ظرفیت تحمل بار در مدل های مختلف یکسان نیست. بلبرینگ بدون محافظ در محیط مرطوب یا پرگردوغبار ممکن است زودتر فرسوده شود. استفاده از چرخ قوی روی ریل نازک نیز نتیجه مطلوبی ندارد و می تواند سطح مسیر را تغییر شکل دهد. انتخاب درست زمانی انجام می شود که چرخ و ریل به عنوان یک مجموعه باربر بررسی شوند.
مقایسه قاب سبک و شاسی تقویت شده
قاب سبک نیروی کمتری به چرخ و ریل وارد می کند و حرکت آن برای استفاده روزمره آسان تر است. این گزینه برای دهانه کوچک, شبکه کم تراکم و لنگه کوتاه می تواند مناسب باشد. محدودیت آن در عرض زیاد یا تعداد کم اعضای میانی مشخص می شود؛ قاب ممکن است هنگام کشیدن از یک سمت پیچش پیدا کند و چرخ های جلو و عقب از تراز خارج شوند. این مشکل باعث تماس لنگه با شاسی یا درگیرنشدن صحیح قفل خواهد شد. قاب سبک باید با تقسیم بندی داخلی و نقاط اتصال کافی ساخته شود تا ظرافت آن به ناپایداری تبدیل نشود.
شاسی تقویت شده در لنگه عریض, شکل قاب را هنگام حرکت حفظ می کند و فشار شبکه داخلی را بهتر میان چرخ ها توزیع می نماید. این مزیت برای مدل دو لنگه متراکم یا حفاظ دارای تزئینات آهنی اهمیت بیشتری دارد. در مقابل, افزایش وزن نیاز به چرخ, ریل و اتصال قوی تری ایجاد می کند و اگر همه اجزا ارتقا پیدا نکنند, تنها نقطه ضعف سیستم جابه جا می شود. راه متعادل, تقویت اعضای پیرامونی و نقاط باربر همراه با حفظ خطوط داخلی سبک تر است. این ترکیب نسبت به سنگین کردن کامل حفاظ, حرکت روان تر و دوام منطقی تری فراهم می کند.
- ریل پایین باربری مستقیم تری دارد و سیستم آویز به زیرسازی بالایی مقاوم نیازمند است.
- چرخ ساده برای لنگه سبک مناسب است و بلبرینگ در استفاده مداوم اصطکاک کمتری ایجاد می کند.
- ریل, چرخ و قاب باید بر اساس وزن واقعی حفاظ به صورت یک مجموعه انتخاب شوند.
- قاب سبک در دهانه بزرگ به مهاربندی نیاز دارد و شاسی سنگین نیز یراق آلات قوی تری می خواهد.
- استوپر و راهنمای ضدخروج باید حرکت انتهایی و بلندشدن لنگه از ریل را محدود کنند.
مقایسه روش انتخاب اندازه گیری و نصب حفاظ ریلی
انتخاب نمونه از روی عکس تنها فرم قاب و شبکه را مشخص می کند, اما امکان اجرای ریلی به فضای حرکت, طول دیوار آزاد, عمق دهانه و جنس زیرکار وابسته است. مدل تک ریل ممکن است از نظر ظاهر مطلوب باشد, ولی اگر کنار پنجره فضای پارک کامل وجود نداشته باشد, بخش زیادی از دهانه بسته باقی می ماند. دو ریل این محدودیت را کاهش می دهد, اما به شاسی عریض تر و تنظیم دقیق تری نیاز دارد. نصب روکار نسبت به اجرای داخل دهانه, آزادی بیشتری برای طول ریل و محل توقف ایجاد می کند, ولی قاب آن بیشتر دیده می شود. اتصال مکانیکی روی بتن با جوشکاری به شاسی فلزی یکسان نیست و باید بر اساس زیرکار انتخاب شود. اندازه گیری دقیق پیش از ساخت, از کوتاه شدن ریل, برخورد لنگه با دیوار و قرارگرفتن قفل در محل نامناسب جلوگیری می کند.

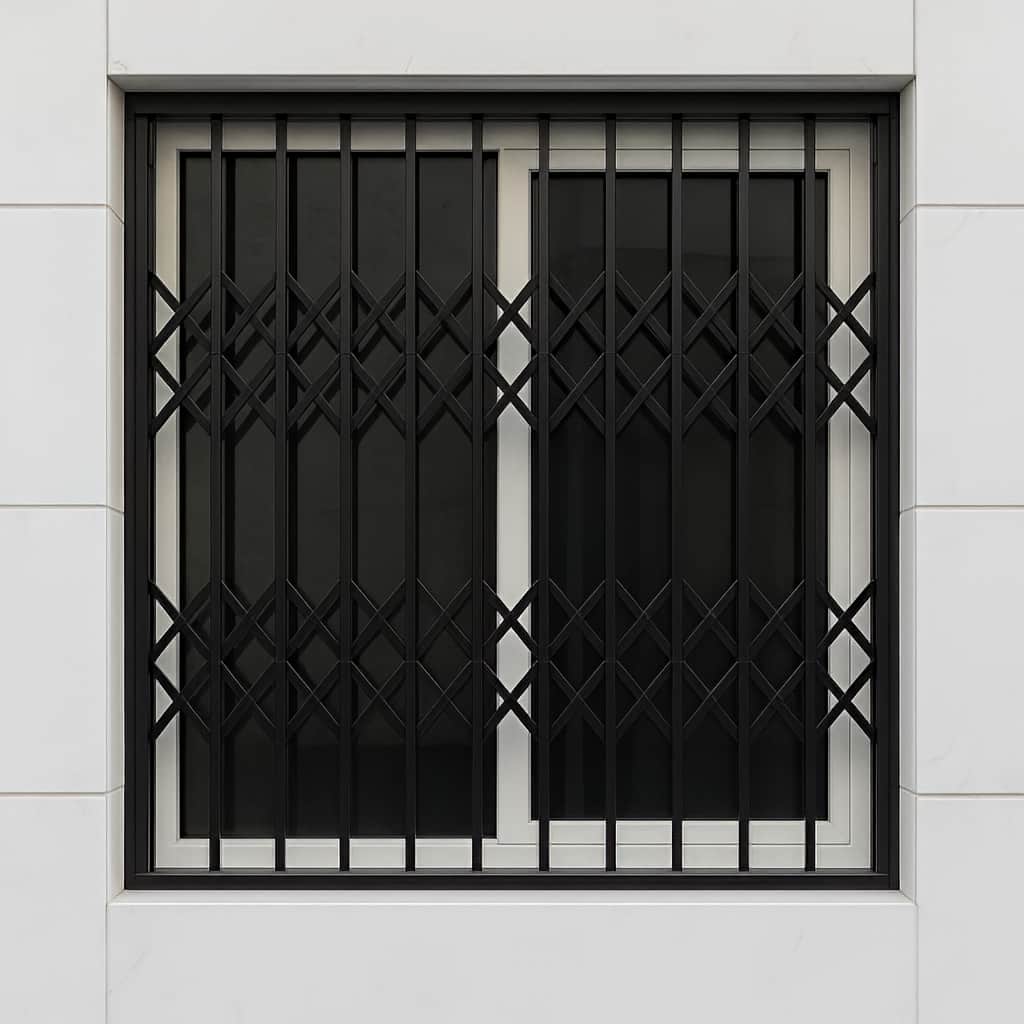

تفاوت نصب داخل دهانه و اجرای روکار
نصب داخل دهانه, شاسی و لنگه ها را در محدوده عمق پنجره نگه می دارد و ظاهر جمع وجورتری به نما می دهد. این روش برای دهانه عمیق و دیواره های مقاوم مناسب است, اما فضای حرکتی محدودتری دارد. توری, دستگیره و لنگه پنجره ممکن است با مسیر حفاظ تداخل پیدا کنند و طول ریل نیز به عرض داخلی وابسته می شود. اگر حفاظ قرار باشد کامل کنار برود, باید در همان عمق فضای جانبی کافی وجود داشته باشد. ناهمواری دیواره ها نیز می تواند تراز ریل را مختل کند و باعث افزایش اصطکاک یا حرکت خودکار لنگه شود.

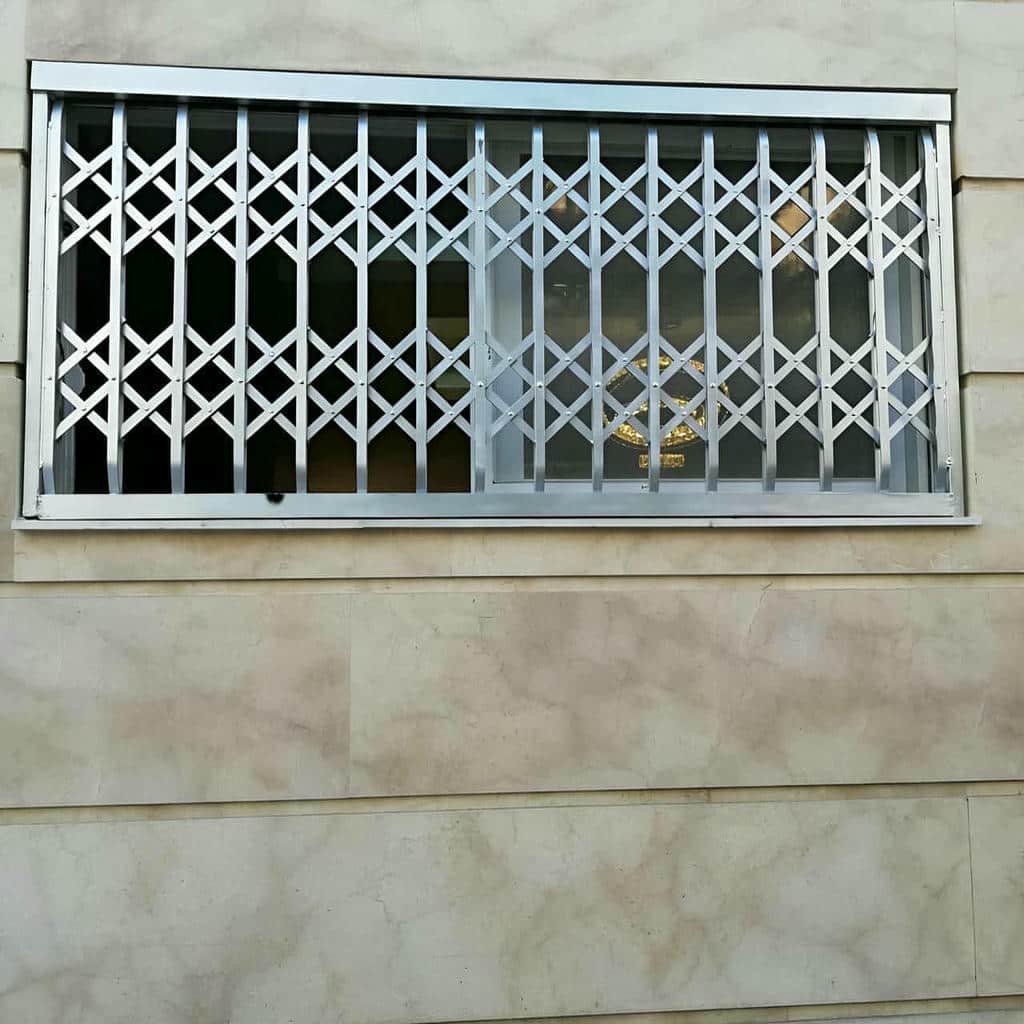

اجرای روکار, ریل و قاب را روی سطح اطراف پنجره نصب می کند و آزادی بیشتری برای امتداد مسیر در کنار دهانه فراهم می سازد. این گزینه برای پنجره کم عمق یا فضایی که داخل دهانه با توری و بازشو اشغال شده, نسبت به نصب داخلی عملی تر است. در مقابل, شاسی و پایه ها بیشتر در نما دیده می شوند و بیرون زدگی مجموعه باید کنترل شود. پایه های بلند تحت فشار حالت اهرمی پیدا می کنند و به اتصال قوی تری نیاز دارند. اجرای روکار زمانی مناسب تر است که آزادی مسیر و پوشش کامل دهانه از پنهان بودن ریل مهم تر باشد.
مقایسه اتصال رول بولت و جوش به زیرسازی
رول بولت روی بتن یا مصالح پایه مقاوم, اتصال مکانیکی قابل تنظیمی ایجاد می کند و نصاب می تواند پیش از سفت کردن نهایی, تراز ریل را اصلاح نماید. کیفیت این روش به عمق کاشت, قطر اتصال, فاصله از لبه و سلامت زیرکار وابسته است. پیچ قوی روی آجر پوک یا بند ضعیف, توان واقعی لازم برای تحمل حرکت مداوم حفاظ را فراهم نمی کند. لرزش ناشی از باز و بسته شدن می تواند اتصال نامناسب را به مرور شل کند. سر پیچ ها نیز باید پس از تنظیم نهایی در برابر دسترسی بیرونی محافظت شوند.
جوشکاری روی پلیت یا شاسی فلزی مقاوم, ریل را به زیرسازی یکپارچه متصل می کند و برای حفاظ سنگین, مهار مناسبی فراهم می سازد. این روش فقط زمانی بر رول بولت برتری دارد که پلیت به بخش مقاوم ساختمان متصل باشد و خوردگی یا ضخامت ناکافی نداشته باشد. جوشکاری کنار شیشه و نمای تکمیل شده نیاز به پوشش محافظ دارد. محل جوش نیز پس از اجرا باید تمیز, ضدزنگ و رنگ آمیزی شود. انتخاب روش اتصال باید از بررسی زیرکار نتیجه بگیرد, نه از ترجیح ثابت نصاب برای همه پنجره ها.

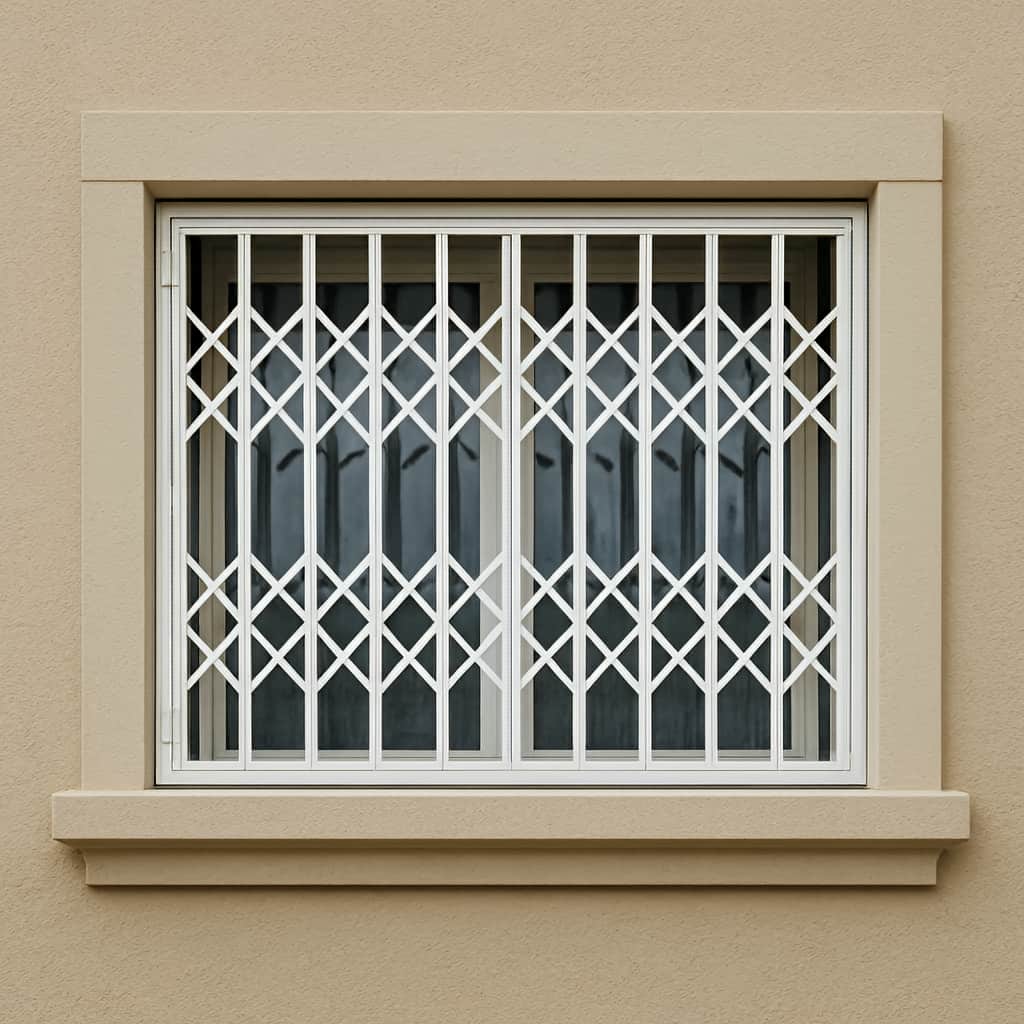

تفاوت اندازه گیری عمومی و برداشت تخصصی مسیر ریل
اندازه گیری عمومی عرض و ارتفاع دهانه برای مقایسه اولیه مدل ها و دریافت برآورد مناسب است, اما طول واقعی ریل, فضای پارک و موانع جانبی را مشخص نمی کند. ستون, ناودان, لوله, شکست نما یا اختلاف عمق می تواند مسیر حرکت را کوتاه کند. عکس نیز ممکن است به دلیل زاویه دوربین, فاصله آزاد کنار پنجره را بیشتر از مقدار واقعی نشان دهد. بر اساس این اطلاعات می توان تک لنگه و دو لنگه را مقایسه کرد, ولی تولید نهایی بدون برداشت دقیق خطر بسته ماندن بخشی از دهانه یا برخورد قاب با مانع را افزایش می دهد.
برداشت تخصصی علاوه بر عرض و ارتفاع, طول آزاد دو سمت, تراز مسیر, ضخامت قاب, محل قفل, فضای سرویس چرخ و جهت حرکت را ثبت می کند. در مدل دو ریل باید فاصله میان لنگه ها و عرض شاسی نیز کنترل شود. این اندازه گیری مشخص می سازد که ریل پایین بهتر است یا سیستم آویز و آیا زیرسازی موجود توان تحمل وزن را دارد. دقت بیشتر در این مرحله نسبت به اصلاح پس از ساخت کم هزینه تر است, زیرا کوتاه کردن شاسی, جابه جایی استوپر یا جوشکاری پس از رنگ می تواند کیفیت ظاهری و عملکردی را کاهش دهد.
- فضای پارک لنگه باید علاوه بر عرض دهانه, موانع جانبی و ضخامت قاب را پوشش دهد.
- نصب داخل دهانه ظریف تر است و اجرای روکار مسیر حرکتی آزادتر ایجاد می کند.
- رول بولت به بتن سالم و جوشکاری به زیرسازی فلزی مقاوم نیاز دارد.
- تراز ریل باید در تمام طول کنترل شود تا لنگه خودبه خود حرکت نکند.
- برداشت تخصصی باید محل قفل, استوپر, سرویس چرخ و راهنمای ضدخروج را مشخص سازد.
مقایسه قیمت سفارش نگهداری و خدمات آهنگر
قیمت دو حفاظ ریلی هم اندازه می تواند متفاوت باشد, زیرا تک لنگه سبک با مدل دو لنگه, دو ریل یا آویز اجزای یکسانی ندارد. تعداد چرخ ها, کیفیت بلبرینگ, ضخامت شاسی, نوع قفل, تراکم شبکه و شرایط زیرسازی, مصرف متریال و زمان تنظیم را تغییر می دهند. مدل تک ریل معمولاً قطعات کمتری دارد, اما اگر لنگه بسیار عریض باشد, به قاب تقویت شده و چرخ های قوی تری نیاز پیدا می کند. دو ریل سطح بازشوی بیشتری می دهد, ولی شاسی عریض تر و نگهداری بیشتری می خواهد. آهنگر تضمین کیفیت را به انتخاب نام یک یراق محدود نمی کند و هماهنگی قطعات, نصب و تست حرکت را مبنا قرار می دهد. مقایسه قیمت باید میان پیشنهادهایی انجام شود که ظرفیت چرخ, جنس ریل, نوع پروفیل, پوشش و خدمات مشابهی دارند؛ وگرنه هزینه پایین تر ممکن است نتیجه حذف بخشی ضروری از سیستم باشد.
تفاوت عوامل قیمت تک ریل و دو ریل
مدل تک ریل از یک مسیر حرکتی استفاده می کند و در نمونه تک لنگه, تعداد چرخ و اجزای تنظیم کمتری دارد. این سادگی می تواند زمان ساخت و نصب را کاهش دهد, اما قیمت نهایی همچنان به طول ریل, وزن قاب, تراکم خطوط و نوع قفل وابسته است. اگر دهانه عریض باشد, تک لنگه به پروفیل تقویت شده و چرخ با ظرفیت بیشتر نیاز پیدا می کند. بنابراین تک ریل همیشه گزینه کم هزینه تر نیست و باید مقدار آهن و کیفیت یراق آلات آن با سیستم دو ریل هم اندازه مقایسه شود.
مدل دو ریل به شاسی عریض تر, مسیر دوم, چرخ های بیشتر و تنظیم فاصله میان لنگه ها نیاز دارد. مزیت آن افزایش سطح بازشو در فضای جانبی محدود است و این کارکرد می تواند پیچیدگی اضافه را توجیه کند. اگر کنار پنجره فضای کافی وجود داشته باشد, انتخاب دو ریل فقط برای ظاهر متفاوت ممکن است نگهداری غیرضروری ایجاد کند. در مقابل, روی پنجره ای که تک لنگه کامل کنار نمی رود, هزینه بیشتر دو ریل به دسترسی واقعی تبدیل می شود. مقایسه باید روشن کند هر قطعه اضافه چه محدودیتی را برطرف می سازد.
مقایسه سفارش استاندارد و ساخت اختصاصی
مدل استاندارد از ابعاد ریل, نوع شبکه و ترکیب یراق مشخصی استفاده می کند و برای پنجره های مستطیلی با فضای جانبی کافی, روند تولید ساده تری دارد. امکان مشاهده نمونه مشابه و کنترل سریع تر ساخت از مزایای این گزینه است. محدودیت زمانی رخ می دهد که کنار دهانه مانع وجود داشته باشد یا محل قفل و توقف با الگوی آماده هماهنگ نباشد. کوتاه کردن اجباری مسیر یا تغییر فاصله خطوط می تواند عملکرد و ظاهر را کاهش دهد. مدل استاندارد زمانی مناسب است که بدون اصلاح اساسی با پنجره تطبیق پیدا کند.
ساخت اختصاصی طول ریل, تعداد لنگه, محل پارک, ظرفیت چرخ, قفل و شکل شبکه را بر اساس شرایط واقعی تنظیم می کند. این روش برای دهانه عریض, زیرکار نامنظم یا پنجره ای با فضای محدود, نتیجه دقیق تری نسبت به مدل آماده دارد. در مقابل, به برداشت محل, طراحی و کنترل جزئیات بیشتری نیازمند است. آهنگر میان نسخه استاندارد و سفارشی مقایسه انجام می دهد تا تغییرات فقط در بخش هایی اعمال شوند که بازشدن, امنیت یا دوام را بهبود می دهند. سفارشی سازی بدون کاربرد مشخص, صرفاً ساخت را پیچیده تر می کند.
تفاوت نگهداری ریل پایین و مدل آویز
ریل پایین به نظافت منظم شیار و کنترل تجمع شن, گردوغبار و آب نیاز دارد. باقی ماندن ذرات سخت زیر چرخ باعث صدا, افزایش اصطکاک و ساییدگی سطح مسیر می شود. چرخ ها باید از نظر شکستگی, لقی و حرکت نامنظم بررسی شوند و استوپر انتهایی نیز نباید شل باشد. مزیت این مدل دسترسی آسان تر به قطعات پایین است و بسیاری از سرویس ها بدون بازکردن کامل شاسی انجام می شوند. نگهداری ساده اما پیوسته, از فشاردادن لنگه و آسیب دیدن قفل یا قاب جلوگیری می کند.
مدل آویز شیار کف ندارد و از نظر جمع شدن آلودگی در پایین, نسبت به ریل زمینی شرایط بهتری دارد. در مقابل, رولرهای بالایی, پیچ های تنظیم و اتصال شاسی باید دوره ای کنترل شوند, زیرا افتادگی جزئی می تواند فاصله لنگه با راهنمای پایین و محل قفل را تغییر دهد. دسترسی به قطعات بالا نیز ممکن است دشوارتر باشد. مدل آویز نگهداری کمتری در سطح کف می خواهد, اما کنترل بار و تراز بالایی در آن مهم تر است. انتخاب میان دو سیستم باید با شرایط محیط و امکان سرویس آینده مقایسه شود.
- قیمت تک ریل و دو ریل را بر اساس ظرفیت چرخ, وزن قاب و سطح بازشوی واقعی مقایسه کنید.
- مدل استاندارد برای دهانه ساده مناسب است و ساخت سفارشی باید یک محدودیت اجرایی مشخص را حل کند.
- کیفیت بلبرینگ, ریل و قفل به اندازه وزن آهن در دوام سیستم اهمیت دارد.
- ریل پایین به نظافت مسیر و مدل آویز به کنترل اتصالات بالایی نیازمند است.
- خدمات پس از نصب باید شامل تست حرکت, تنظیم قفل و بررسی استوپرها باشد.
تک لنگه برای پنجره متوسط با فضای جانبی کافی, ساختار ساده تر و قطعات متحرک کمتری دارد. مدل دو لنگه در دهانه عریض وزن را بهتر تقسیم می کند و طول حرکت هر قاب را کاهش می دهد, اما به قفل و تنظیم دقیق تری نیاز دارد. انتخاب بهتر به عرض پنجره, وزن شبکه و فضای پارک بستگی دارد. اگر یک لنگه بلند باعث سنگینی و تاب قاب شود, تقسیم آن به دو بخش منطقی تر خواهد بود.
تک ریل عرض کمتری اشغال می کند و نظافت و تنظیم آن ساده تر است, اما برای بازشدن کامل به فضای جانبی بیشتری نیاز دارد. دو ریل اجازه می دهد لنگه ها روی مسیرهای موازی قرار گیرند و در دیوار کوتاه تر, بخش بیشتری از دهانه باز شود. در مقابل, شاسی عریض تر و قطعات بیشتری دارد. اگر کنار پنجره فضای کافی وجود دارد, تک ریل انتخاب ساده تری است؛ در فضای محدود, دو ریل مزیت کاربردی بیشتری ایجاد می کند.
ریل پایین وزن را مستقیم تحمل می کند و دسترسی به چرخ و مسیر آن آسان تر است, اما گردوغبار و آب می توانند حرکت را مختل کنند. مدل آویز کف را آزاد نگه می دارد و برای سطح آلوده یا مرطوب مناسب تر است, ولی به شاسی بالایی مقاوم و رولرهای دقیق نیاز دارد. انتخاب نهایی باید بر اساس وزن حفاظ, کیفیت زیرسازی بالا, شرایط نظافت و امکان تعمیر قطعات انجام شود.
ابعاد دهانه, تعداد لنگه, تک ریل یا دو ریل بودن, نوع چرخ, ضخامت قاب, تراکم شبکه, قفل, پوشش و روش نصب بر قیمت اثر دارند. یک مدل تک لنگه عریض ممکن است به شاسی و بلبرینگ قوی تری از نمونه دو لنگه سبک نیاز داشته باشد. شرایط دیوار و طول مسیر نیز مهم اند. مقایسه منصفانه زمانی انجام می شود که ظرفیت یراق آلات, متریال و خدمات اجرای پیشنهادها یکسان باشند.
علاوه بر عرض و ارتفاع پنجره, طول فضای آزاد دو سمت, عمق دهانه, محل دستگیره, وجود توری و موانع مسیر باید ثبت شوند. نوع دیوار و امکان نصب ریل پایین یا شاسی آویز نیز اهمیت دارد. در مدل دو ریل, عرض مجموعه و محل قرارگیری لنگه ها هنگام بازشدن باید مشخص شود. این اطلاعات کمک می کنند طول ریل, تعداد چرخ, محل قفل و استوپرها پیش از ساخت دقیق تعیین شوند.
تراز صحیح ریل, انتخاب چرخ متناسب با وزن و استفاده از راهنمای ضدخروج, احتمال گیرکردن یا بلندشدن لنگه را کاهش می دهند. در ریل پایین باید مسیر از شن و آلودگی پاک بماند و در مدل آویز, پیچ های تنظیم و شاسی بالایی کنترل شوند. استوپرهای ابتدا و انتهای مسیر نیز باید حرکت اضافی را متوقف کنند. فشار زیاد برای حرکت لنگه نشانه طبیعی بودن سیستم نیست و باید علت آن بررسی شود.
جمع بندی
انتخاب میان 13 مدل حفاظ پنجره ریلی بازشو باید از مقایسه فضای حرکت, وزن قاب و میزان دسترسی مورد نیاز آغاز شود. تک لنگه برای دهانه متوسط ساده تر است, در حالی که دو لنگه وزن پنجره عریض را بهتر تقسیم می کند. تک ریل نگهداری آسان تری دارد و دو ریل در فضای جانبی محدود, سطح بازشوی بیشتری فراهم می سازد. ریل پایین بار را مستقیم تحمل می کند, اما به نظافت مسیر نیاز دارد؛ مدل آویز کف را آزاد نگه می دارد و به زیرسازی بالایی مقاوم تری وابسته است. نوع چرخ, مقطع پروفیل, تراز شاسی, قفل, استوپر و روش اتصال باید در کنار ظاهر شبکه مقایسه شوند تا حرکت نرم با امنیت و دوام همراه باشد. آهنگر با اندازه گیری مسیر, بررسی زیرکار و مقایسه مدل استاندارد و سفارشی, پشنهاد متناسب با شرایط واقعی پنجره را ارائه می دهد. برای مشاوره, ثبت سفارش یا استعلام قیمت روز, ابعاد دهانه, فضای آزاد جانبی, نوع دیوار و دفعات استفاده را اعلام کنید تا سیستم مناسب از نظر ریل, لنگه, چرخ و نصب تعیین شود.
