14 مدل جک ریلی پارکینگ کشویی
اندازه گیری وزن درب, طول مسیر حرکت, عرض دهانه و وضعیت ریل نخستین مرحله ای است که پیش از ثبت سفارش جک ریلی پارکینگ کشویی باید انجام شود. موتور درایو, دنده شانه ای, برد فرمان, فتوسل, فلاشر, پایه فلزی و سیستم خلاص کن تنها زمانی هماهنگ کار می کنند که ظرفیت دستگاه با جرم واقعی لنگه و تعداد تردد متناسب باشد. جک ریلی پارکینگ کشویی در مدل های خانگی, نیمه سنگین, صنعتی, سریع, کم صدا, روغنی, گیربکسی, سه فاز, مجهز به انکودر, دارای باتری پشتیبان, مناسب درب کنسولی, قابل اتصال به کنترل هوشمند, مقاوم در برابر شرایط محیطی و مخصوص تردد پرتراکم عرضه می شود. تفاوت این گزینه ها در شکل پوسته خلاصه نیست؛ جنس چرخ دنده, نوع گیربکس, سرعت حرکت, چرخه کاری, کیفیت برد, درجه حفاظت و دسترسی به قطعات یدکی بر دوام و هزینه نگهداری اثر می گذارد. برسی ناقص ریل یا انتخاب موتور ضعیف می تواند به توقف ناگهانی, ساییدگی دنده شانه ای, داغ شدن سیم پیچ و بسته نشدن کامل درب منجر شود. ایمن سازی برای پیشنهاد جک ریلی پارکینگ کشویی, مشخصات فنی درب, وضعیت نصب, تجهیزات ایمنی و شرایط تحویل را کنار هم ارزیابی می کند. قیمت نهایی نیز به ظرفیت موتور, نوع متریال, تجهیزات کنترلی, آماده سازی زیرسازی, کابل کشی, نصب, بسته بندی, ارسال و خدمات پس از فروش وابسته است؛ بنابراین تصمیم حرفه ای از تکمیل چک لیست اندازه گیری آغاز می شود.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| وزن درب | ظرفیت موتور, گشتاور گیربکس و توان راه اندازی باید با وزن واقعی لنگه کشویی هماهنگ باشد. | وزن کلاف, ورق, شیشه, تزئینات و یراق آلات هم زمان محاسبه شود. |
| طول حرکت | طول مسیر بر مدت کار موتور, تعداد قطعات دنده شانه ای و تنظیم زمان برد فرمان اثر دارد. | طول کامل بازشو همراه با فضای عقب روی درب اندازه گیری شود. |
| تعداد تردد | چرخه کاری, تهویه موتور و ساختار گیربکس باید پاسخ گوی رفت وآمد واقعی پارکینگ باشد. | برای تردد پرتراکم از مدل دارای کارکرد مداوم تر استفاده شود. |
| نوع ریل | صاف بودن ریل, کیفیت چرخ ها, نبود فرورفتگی و تمیزی مسیر بر فشار واردشده به موتور اثر دارد. | پیش از نصب, حرکت دستی درب روی تمام مسیر آزمایش شود. |
| دنده شانه ای | دنده شانه ای فلزی یا پلیمری نیروی پینیون گیربکس را به حرکت خطی درب تبدیل می کند. | جنس و ظرفیت دنده با وزن درب و نوع کاربری هماهنگ شود. |
| برد فرمان | برد کنترل وظیفه تنظیم سرعت, زمان حرکت, توقف نرم, فتوسل و فرمان های دسترسی را بر عهده دارد. | قابلیت های برد بر اساس نیاز واقعی و امکان تعمیر انتخاب شوند. |
| ایمنی | فتوسل, فلاشر, لبه حساس و تشخیص مانع از تجهیزات مهم مسیر کشویی هستند. | نقاط کور و محل عبور عابر پیش از جانمایی تجهیزات بررسی شوند. |
| نصب و زیرسازی | پایه موتور, تراز پینیون, فاصله دنده شانه ای و کابل کشی استاندارد بر دوام سیستم اثر دارند. | نصب روی سطح سست یا ناهموار بدون پلیت تقویتی انجام نشود. |
| هزینه مالکیت | کیفیت قطعات, تعمیرپذیری, نگهداری, بسته بندی و خدمات پس از فروش هزینه بلندمدت را تعیین می کنند. | پیشنهادها با تجهیزات و دامنه خدمات یکسان مقایسه شوند. |
شناخت 14 مدل جک ریلی و کاربردهای هر گروه
چهارده گروه کاربردی جک ریلی را می توان بر اساس ظرفیت, نوع تغذیه, ساختار گیربکس, سرعت, سطح تردد و امکانات کنترلی از یکدیگر تفکیک کرد. مدل خانگی سبک, خانگی تقویت شده, نیمه سنگین, صنعتی, فوق سنگین, سریع, کم صدا, روغنی, خشک, سه فاز, مجهز به انکودر, دارای باتری پشتیبان, هوشمند و مخصوص درب کنسولی هرکدام برای شرایط متفاوتی ساخته می شوند. دسته بندی دقیق باعث می شود دستگاه نه کمتر از نیاز و نه بسیار فراتر از کاربری انتخاب شود. موتور بیش از حد بزرگ هزینه خرید, مصرف و تعمیر را افزایش می دهد, در حالی که مدل ضعیف روی درب سنگین با داغ شدن, افت سرعت و فرسودگی پینیون روبه رو می شود. فضای نصب, کیفیت ریل, شدت باد, دفعات باز و بسته شدن و نیاز به کنترل دسترسی نیز در تعیین مدل اثر دارند. شناخت تفاوت ها, مرحله سفارش را شفاف تر و احتمال تعویض دستگاه پس از نصب را کمتر می کند.
مدل های خانگی سبک و تقویت شده

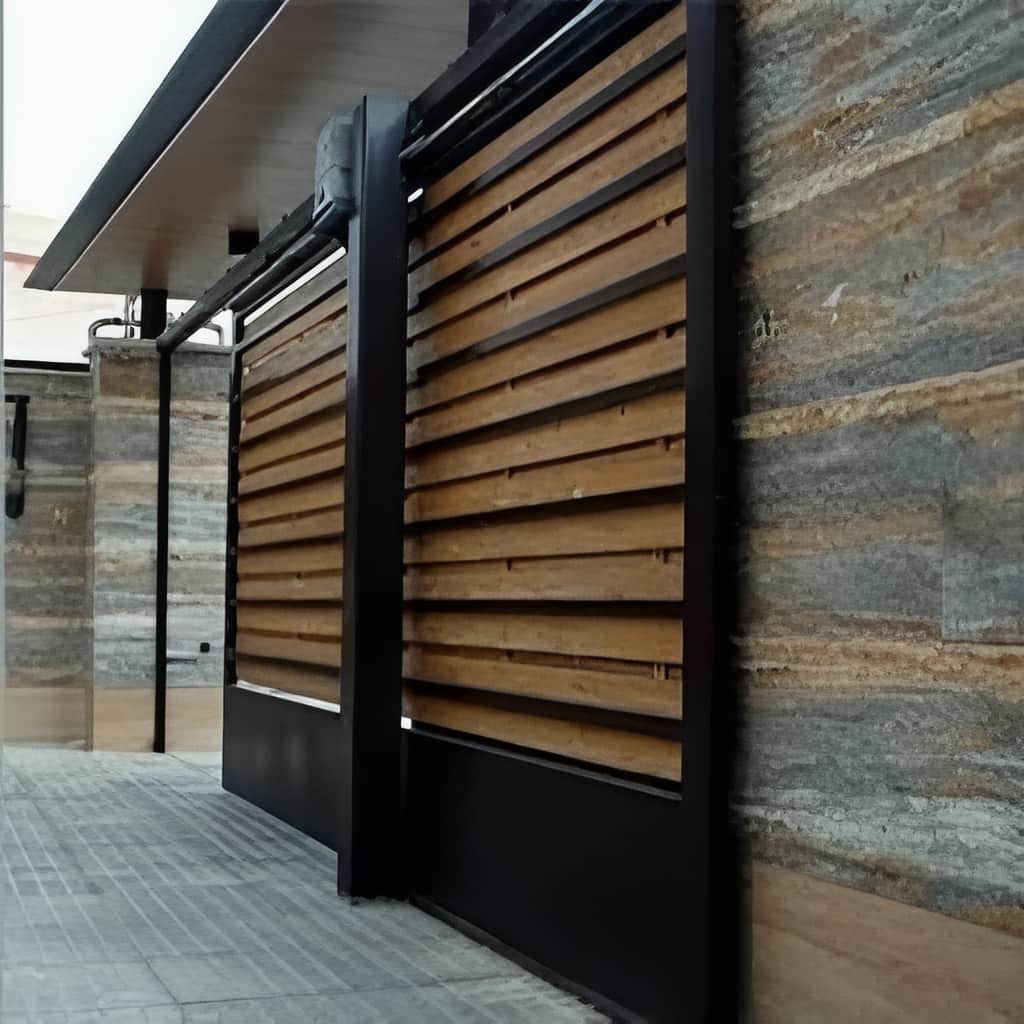

جک ریلی خانگی سبک برای درب هایی با وزن محدود, حرکت روان و رفت وآمد کم تا متوسط طراحی می شود. ابعاد جمع وجور, صدای کنترل شده و تنظیمات ساده برد از ویژگی های رایج این گروه است. این مدل برای ورودی هایی کاربرد دارد که درب بدون فشار دست روی ریل حرکت می کند و در طول مسیر پیچش یا گیر مکانیکی ندارد. ظرفیت درج شده روی موتور باید با حاشیه اطمینان انتخاب شود, زیرا باد, شیب ناخواسته ریل و اصطکاک چرخ ها بار واقعی را افزایش می دهند. در سفارش مدل خانگی, تعداد ریموت, نوع فتوسل, امکان بسته شدن خودکار و وضعیت خلاص کن دستی نیز باید مشخص شود تا بسته تحویلی با نیاز بهره بردار کامل باشد.
مدل خانگی تقویت شده برای درب های بزرگ تر, ورق کاری سنگین تر یا تعداد تردد بالاتر مناسب است. تفاوت آن می تواند در توان موتور, قطر پینیون, جنس چرخ دنده, اندازه پوسته یا ظرفیت برد فرمان دیده شود. انتخاب نسخه تقویت شده فقط با مشاهده ظاهر درب انجام نمی شود؛ طول لنگه, وضعیت ریل و وزن تجهیزات تزئینی نیز باید ثبت گردد. برای مثال, دربی با سطح بسته و عرض زیاد در برابر باد مقاومت بیشتری ایجاد می کند و هنگام شروع حرکت به گشتاور بالاتری نیاز دارد. بررسی قطعات یدکی, خازن, برد, گیربکس و کلید خلاص کن پیش از خرید اهمیت دارد؛ زیرا دستگاهی با توان مناسب اما خدمات محدود, هنگام خرابی زمان توقف بیشتری به پارکینگ تحمیل می کند.
مدل های نیمه سنگین صنعتی و فوق سنگین
جک ریلی نیمه سنگین برای ساختمان های پرتردد, مجتمع های اداری, کارگاه ها و ورودی هایی استفاده می شود که موتور خانگی استاندارد پاسخ گوی چرخه کاری آن ها نیست. این گروه معمولاً گیربکس مقاوم تر, پوسته بزرگ تر و سامانه دفع حرارت مناسب تری دارد. ظرفیت دستگاه باید با تردد ساعتی و شرایط توقف میان چرخه ها هماهنگ شود, نه فقط وزن درب. ممکن است یک درب متوسط با دفعات باز و بسته شدن زیاد به موتوری قوی تر از یک درب سنگین با استفاده محدود نیاز داشته باشد. در فرآیند سفارش باید نوع برق, محل تابلو, فاصله کابل کشی و تجهیزات کنترل ورود ثبت شوند تا انتخاب برد و متعلقات بدون تغییرات پرهزینه هنگام اجرا انجام شود.

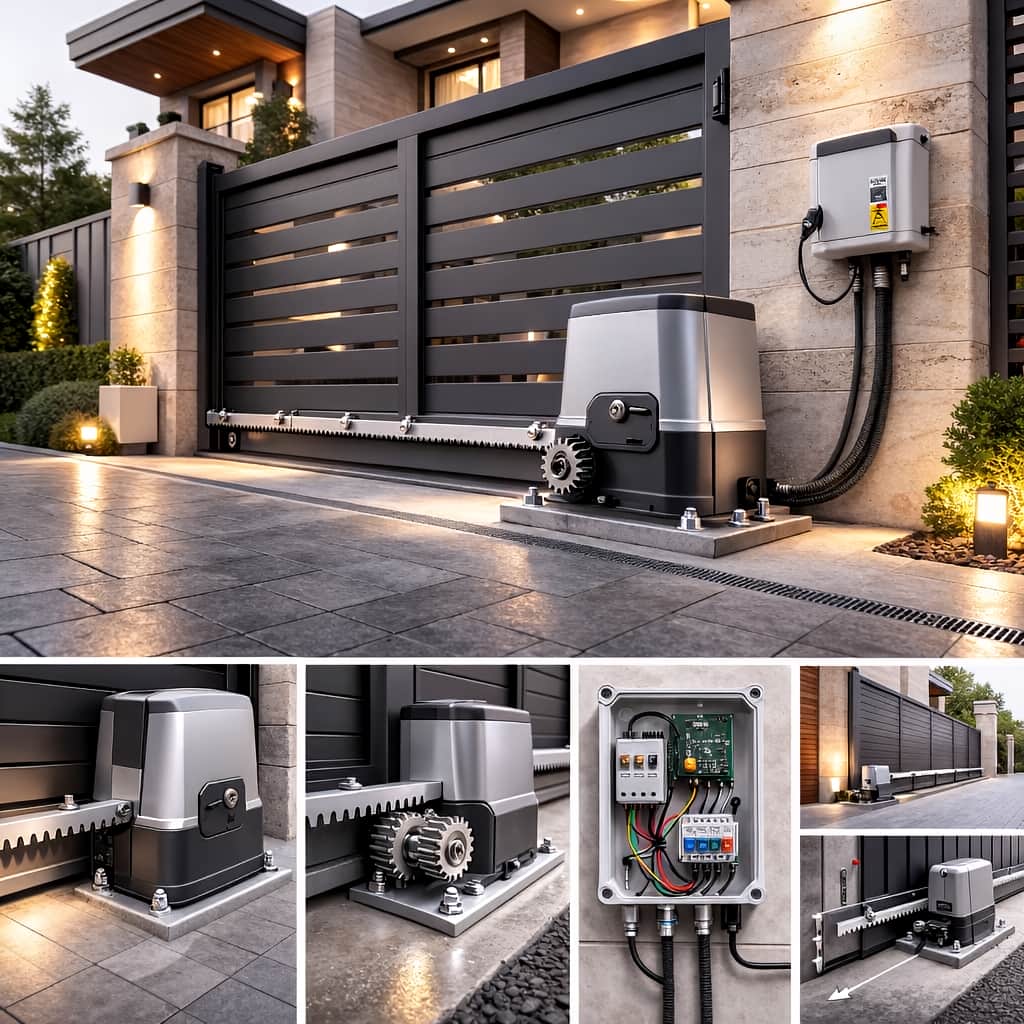

مدل صنعتی و فوق سنگین برای درب های بزرگ سوله, محوطه تولید, انبار و ورودی های پرتراکم ساخته می شود. در این دستگاه ها کیفیت پوسته, گیربکس روغنی یا صنعتی, یاتاقان ها, پینیون و سیستم ترمز اهمیت بیشتری دارد. بعضی مدل ها برای کارکرد پیوسته طراحی شده اند و برخی به زمان استراحت مشخص نیاز دارند؛ بنابراین صرف عنوان صنعتی برای تصمیم گیری کافی نیست. زیرسازی موتور باید بار و لرزش را تحمل کند و دنده شانه ای با اتصالات مقاوم روی سازه درب نصب شود. درب سنگین پیش از نصب باید از نظر شاسی, چرخ ها, ریل و استوپر انتهایی کنترل گردد. هزینه اصلاح مکانیک درب معمولاً از خرابی مکرر موتور و توقف خط ورود جلوگیری می کند.
مدل های سریع کم صدا هوشمند و مخصوص
جک ریلی سریع برای ورودی هایی کاربرد دارد که کاهش زمان باز ماندن درب اهمیت دارد. سرعت بیشتر باید همراه با توقف نرم, تشخیص مانع و استحکام سازه باشد؛ زیرا افزایش شتاب می تواند ضربه انتهای مسیر را بیشتر کند. مدل کم صدا نیز با طراحی دقیق تر گیربکس, دنده شانه ای پلیمری یا تنظیم سرعت حرکت, صدای تماس پینیون و ریل را کاهش می دهد. این گزینه برای پارکینگ های مجاور واحد مسکونی یا ورودی های شبانه مناسب است. انتخاب میان سرعت و صدای کمتر باید با وزن درب سنجیده شود, چون همه درب های سنگین امکان حرکت سریع و آرام را به طور هم زمان ندارند. تست عملی پس از نصب, معیار نهایی تنظیم شتاب و توقف خواهد بود.

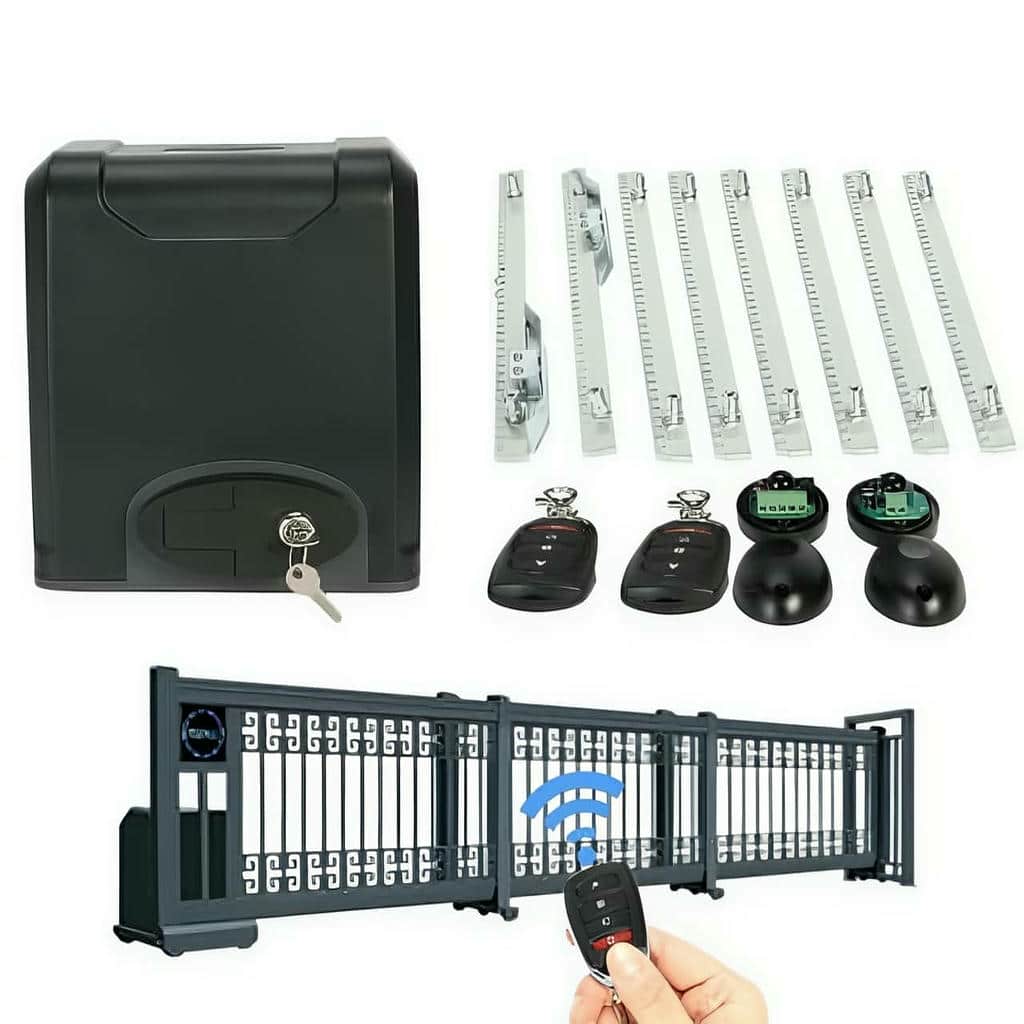

مدل هوشمند می تواند به سامانه کنترل تردد, تلفن همراه, کارت خوان, پلاک خوان یا تجهیزات مدیریت ساختمان متصل شود. جک مجهز به انکودر نیز موقعیت درب و تغییرات سرعت را دقیق تر تشخیص می دهد و در تنظیم توقف نرم مؤثر است. باتری پشتیبان برای محل هایی کاربرد دارد که قطع برق نباید دسترسی را متوقف کند. مدل مخصوص درب کنسولی نیز با توجه به ساختار بدون ریل زمینی, وزن مؤثر و طول بخش تعادل انتخاب می شود. قابلیت های اضافه باید پیش از خرید اولویت بندی شوند؛ زیرا برد پیچیده تر به نصب و تعمیر تخصصی تر نیاز دارد. ثبت سناریوی استفاده, نوع فرمان ها و سطح امنیت, از سفارش امکانات غیرضروری یا ناسازگار جلوگیری می کند.
- مدل خانگی بر اساس وزن درب و روانی ریل انتخاب شود.
- تردد واقعی در تعیین مدل نیمه سنگین یا صنعتی لحاظ گردد.
- سرعت بالا همراه با توقف نرم و تجهیزات تشخیص مانع سفارش داده شود.
- برای درب کنسولی, طول بخش تعادل و وزن مؤثر جداگانه محاسبه شود.
- قابلیت هوشمند فقط پس از مشخص شدن سامانه کنترل دسترسی انتخاب شود.
- موجودی قطعات یدکی و امکان تعمیر در مقایسه مدل ها بررسی شود.
ساختار موتور گیربکس و قطعات جک ریلی کشویی

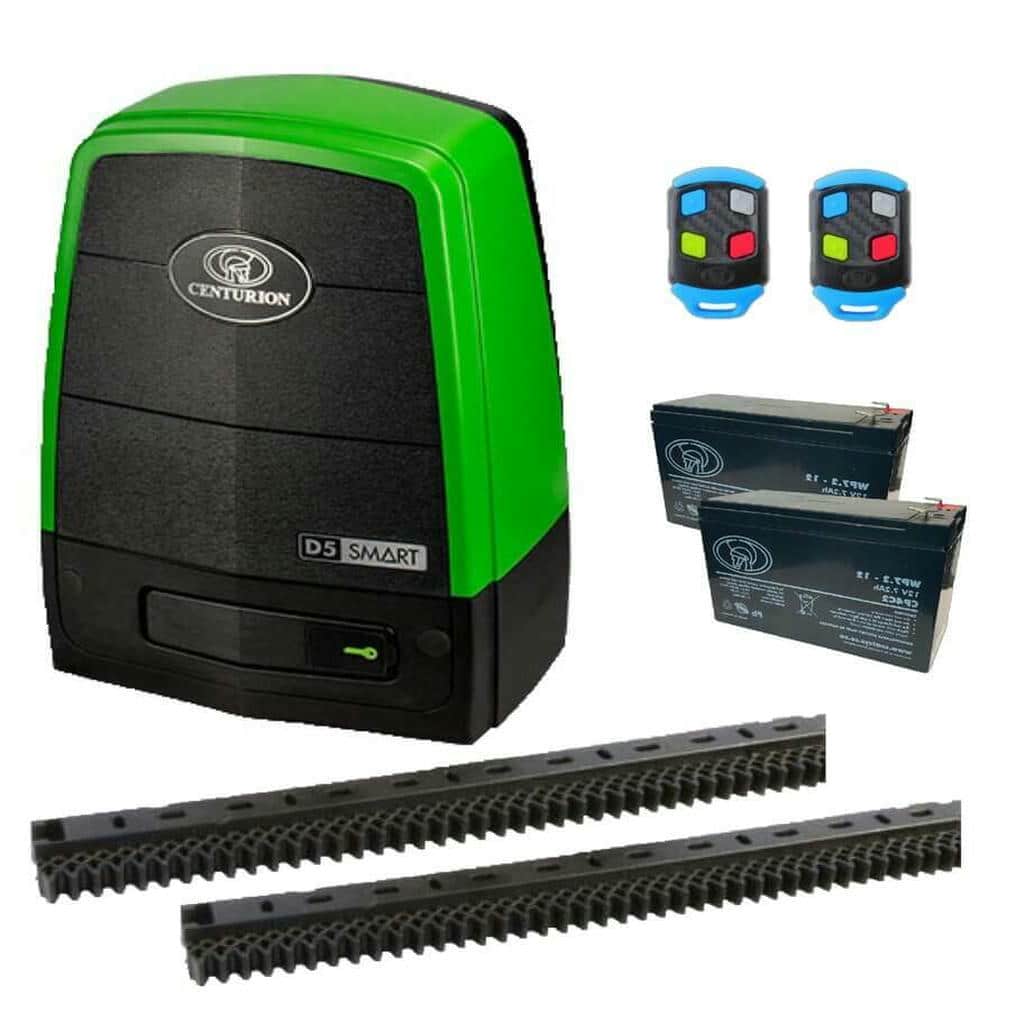

جک ریلی از یک موتور الکتریکی, گیربکس, پینیون, دنده شانه ای, برد فرمان, سنسورهای انتهای مسیر و تجهیزات ایمنی تشکیل می شود. موتور نیروی اولیه را تولید می کند, گیربکس سرعت را کاهش و گشتاور را افزایش می دهد و پینیون با درگیر شدن در دنده شانه ای, درب را روی ریل جابه جا می کند. هماهنگی این قطعات تعیین می کند حرکت نرم, سریع و بدون ضربه باشد یا سیستم با صدا و فشار اضافی کار کند. جنس چرخ دنده, نوع روان کاری, کیفیت یاتاقان, آب بندی پوسته و دقت مونتاژ از نشانه های مهم کیفیت هستند. برد فرمان نیز باید توان موتور, فتوسل, فلاشر, انکودر و تجهیزات دسترسی را بدون نوسان مدیریت کند. هنگام خرید, بررسی یک جزء به تنهایی کافی نیست؛ محصولی با موتور قوی اما دنده شانه ای نامتناسب یا نصب نادرست, دوام مورد انتظار را ارائه نمی دهد و هزینه تعمیر را افزایش می دهد.
موتور گیربکس پینیون و انتقال نیرو
موتور جک ریلی باید گشتاور آغاز حرکت را بدون افت ولتاژ یا داغ شدن غیرعادی تأمین کند. کیفیت سیم پیچ, خازن, روتور و عایق کاری در دوام موتور نقش دارد. گیربکس نیروی موتور را به پینیون منتقل می کند و جنس چرخ دنده های آن می تواند فلزی, آلیاژی یا ترکیبی از مواد مهندسی باشد. هر ساختار برای سطح مشخصی از وزن و تردد طراحی شده است. صدای زوزه, لقی پینیون یا نشت روغن می تواند نشانه تنظیم نامناسب یا فرسودگی داخلی باشد. در زمان سفارش, ظرفیت واقعی موتور, چرخه کاری و روش خنک شدن باید بررسی شود تا دستگاه در ساعات پرتردد به دلیل حفاظت حرارتی از کار نیفتد.
پینیون قطعه ای کوچک اما پرتنش است که تمام نیروی گیربکس را به دنده شانه ای منتقل می کند. قطر, جنس و مدول دندانه آن باید با شانه نصب شده روی درب سازگار باشد. درگیری بیش از حد باعث صدا, فشار به یاتاقان و سایش سریع می شود؛ فاصله زیاد نیز موجب ضربه, پرش دندانه و حرکت ناپایدار خواهد شد. پایه موتور باید امکان تنظیم ارتفاع دقیق را فراهم کند. پس از نصب دنده شانه ای, نباید وزن درب روی پینیون قرار گیرد؛ درب باید مستقل روی چرخ و ریل حرکت کند. رعایت فاصله آزاد کم و یکنواخت در تمام مسیر, فشار گیربکس را کاهش می دهد و عمر قطعات انتقال نیرو را بیشتر می کند.
دنده شانه ای ریل چرخ و اجزای مکانیکی

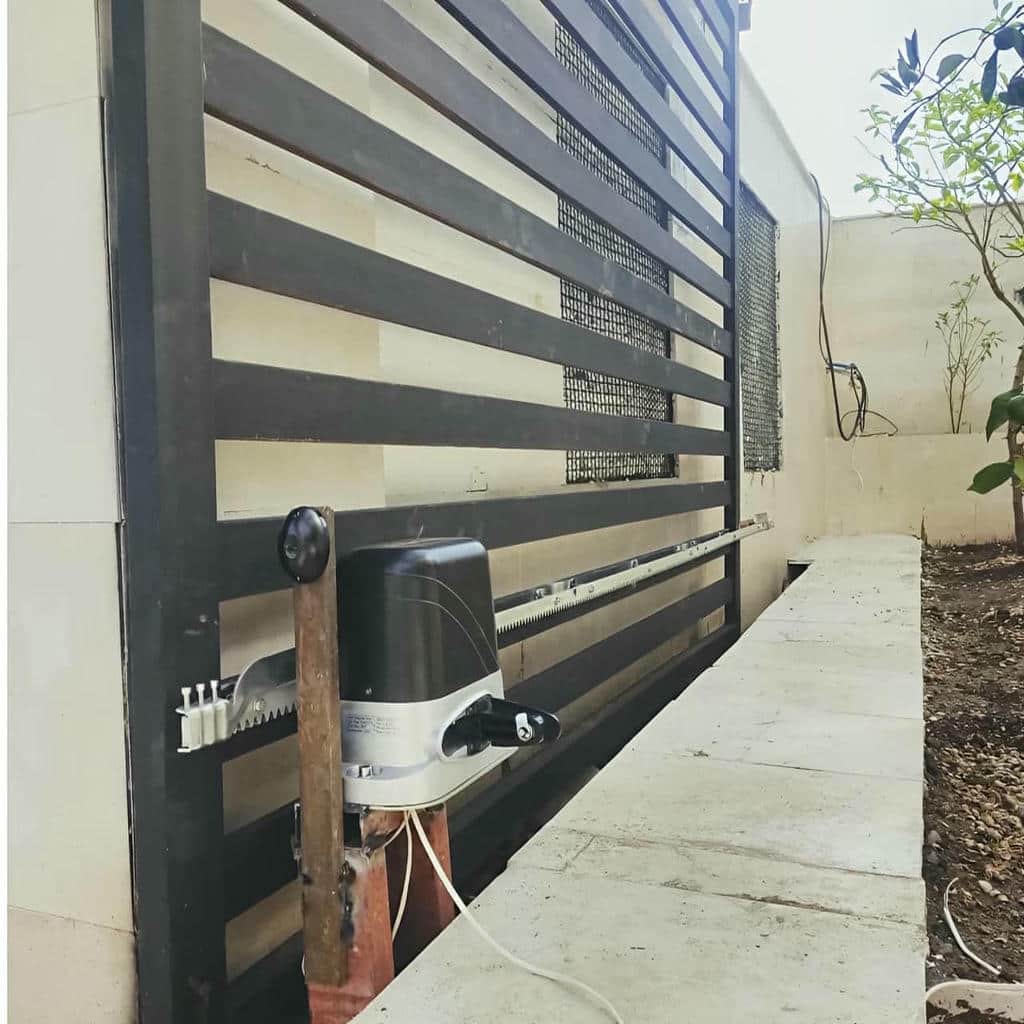

دنده شانه ای در مدل های فلزی و پلیمری عرضه می شود. نوع فلزی برای درب های سنگین و شرایط کاری سخت کاربرد دارد و معمولاً با پایه یا بوش روی کلاف نصب می شود. نوع پلیمری صدای کمتری تولید می کند و برای بسیاری از درب های مسکونی مناسب است, مشروط بر اینکه ظرفیت آن با وزن درب هماهنگ باشد. قطعات شانه باید در امتداد یک خط مستقیم نصب شوند و اتصال میان شاخه ها پرش ایجاد نکند. جوشکاری یا پیچ کاری باید به بخش مقاوم سازه متصل شود. تاب داشتن کلاف درب, شانه را از محور پینیون خارج می کند و سبب تغییر فاصله در طول حرکت می شود.
ریل و چرخ ها بار اصلی درب را تحمل می کنند و موتور نباید نقش جبران کننده نقص آن ها را داشته باشد. ریل کج, نشست کرده یا آلوده به سنگ ریزه موجب افزایش جریان موتور و کاهش سرعت می شود. چرخ شکسته, بلبرینگ خشک یا محور نامتوازن نیز حرکت را سنگین می کند. استوپر مکانیکی باید در دو انتهای مسیر نصب شود تا درب از محدوده خارج نشود. در مدل کنسولی, مجموعه کالسکه ها, پروفیل حامل و بخش تعادل جای ریل زمینی را می گیرند و محاسبه آن ها اهمیت بیشتری دارد. پیش از نصب جک, حرکت دستی درب باید در تمام مسیر یکنواخت باشد و در هیچ نقطه ای به فشار ناگهانی نیاز نداشته باشد.
برد فرمان سنسورها پوسته و تجهیزات ایمنی
برد فرمان زمان حرکت, جهت موتور, شروع نرم, توقف نرم و بسته شدن خودکار را مدیریت می کند. در مدل های مجهز به انکودر, برد اطلاعات موقعیت و سرعت را دریافت می کند و می تواند واکنش دقیق تری به مانع داشته باشد. سنسورهای انتهای مسیر به صورت مکانیکی یا مغناطیسی عمل می کنند و نقطه توقف باز و بسته را تعیین می سازند. تنظیم نادرست آن ها سبب ضربه به استوپر یا ناقص ماندن دهانه می شود. برد باید داخل پوسته یا تابلو محافظ نصب شود و مسیر کابل ها در برابر رطوبت, کشش و اتصال کوتاه ایمن باشد. استفاده از محافظ برق متناسب نیز آسیب ناشی از نوسان را کاهش می دهد.

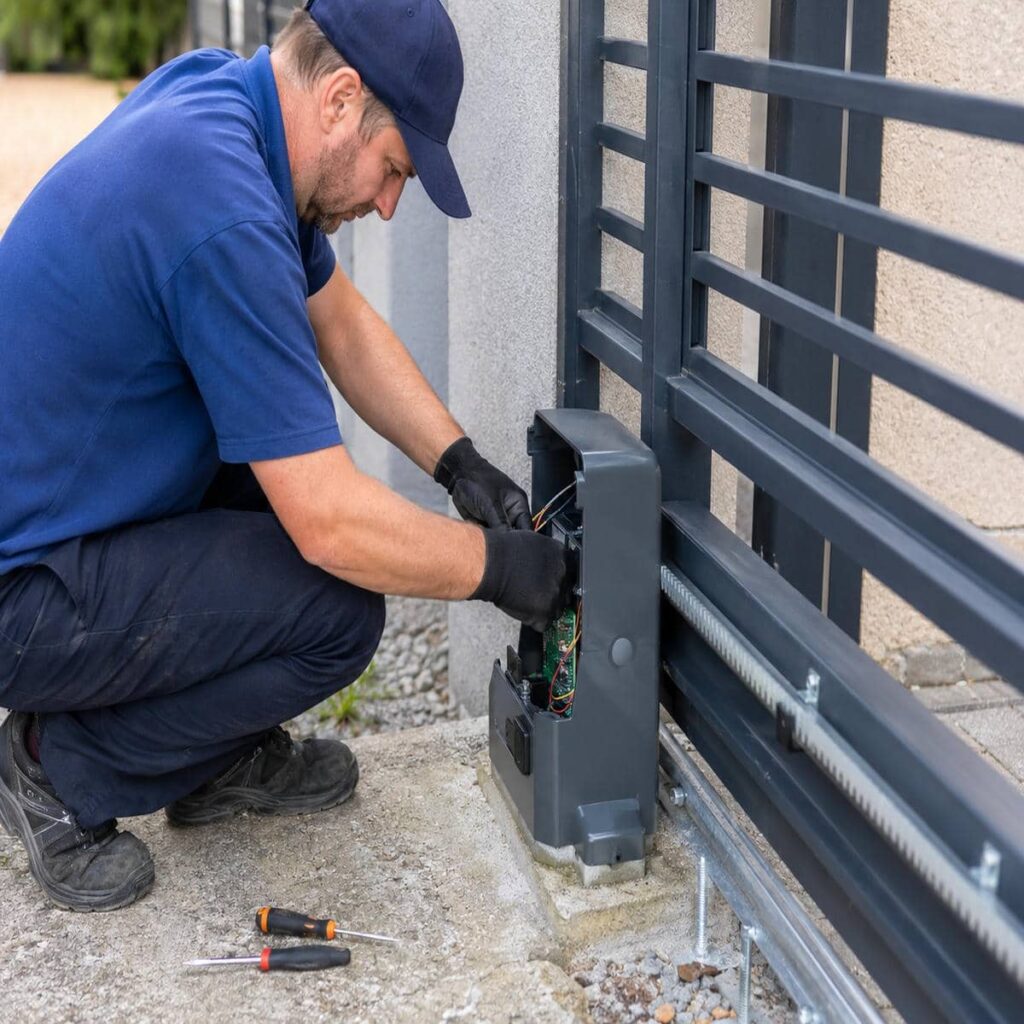

فتوسل مسیر عبور را کنترل می کند و در صورت وجود خودرو یا عابر, فرمان بسته شدن را متوقف می سازد. فلاشر وضعیت حرکت را اعلام می کند و لبه حساس می تواند برخورد در لبه متحرک را تشخیص دهد. جنس پوسته موتور, کیفیت رنگ, آب بندی درپوش و گلند کابل بر مقاومت در فضای باز اثر دارند. درجه حفاظت باید با شرایط محل نصب هماهنگ باشد, اما حتی پوسته مقاوم نیز نباید در محل تجمع آب قرار گیرد. پایه موتور باید اندکی بالاتر از سطح کف و روی زیرسازی محکم نصب شود. طراحی درست زهکشی, سایه بان مناسب و کابل کشی اصولی, احتمال نفوذ رطوبت و خرابی برد را کاهش می دهد.
- موتور و گیربکس بر اساس وزن و چرخه کاری انتخاب شوند.
- پینیون و دنده شانه ای از نظر مدول و جنس با یکدیگر سازگار باشند.
- وزن درب هرگز روی پینیون موتور منتقل نشود.
- ریل و چرخ ها پیش از نصب موتور سرویس و تراز شوند.
- سنسورهای انتهای مسیر با فاصله ایمن از استوپر تنظیم گردند.
- پوسته, برد و ورودی کابل در برابر رطوبت محافظت شوند.
اندازه گیری انتخاب نصب و تعمیر جک ریلی
فرآیند اجرای جک ریلی با بازدید مکانیکی درب آغاز می شود, نه با سوراخ کاری پایه موتور. ابتدا وزن تقریبی, طول لنگه, فضای عقب روی, کیفیت ریل, سلامت چرخ ها و مقاومت کلاف ثبت می گردد. سپس محل موتور, مسیر دنده شانه ای, نقطه عبور کابل, جای فتوسل و محدوده استوپرها تعیین می شود. پس از انتخاب دستگاه, زیرسازی فلزی یا بتنی آماده و موتور روی صفحه قابل تنظیم نصب خواهد شد. دنده شانه ای باید قطعه به قطعه و در امتداد پینیون تراز شود. در مرحله راه اندازی, جهت حرکت, زمان کار, سرعت, توقف نرم, سنسورها و تجهیزات ایمنی آزمایش می شوند. تعمیر نیز باید با همین منطق مرحله ای انجام شود؛ ابتدا ایراد مکانیکی درب, سپس برق ورودی, برد, موتور, خازن و گیربکس بررسی می گردد. اجرای منظم این مراحل از تعویض غیرضروری قطعات و تحویل سیستمی با عملکرد ناپایدار جلوگیری می کند.
چک لیست اندازه گیری و انتخاب ظرفیت مناسب
وزن درب باید با توجه به پروفیل, ورق, شیشه, چوب, تزئینات و طول لنگه برآورد شود. ظرفیت موتور بهتر است حاشیه ای منطقی بالاتر از بار واقعی داشته باشد, اما انتخاب دستگاه بسیار بزرگ نیز همیشه مزیت نیست. طول حرکت بر مدت روشن ماندن موتور و تعداد شاخه های دنده شانه ای اثر می گذارد. تعداد تردد روزانه, تردد پشت سرهم و زمان توقف میان چرخه ها باید ثبت شود. درب های بادخور یا دارای شیب ناخواسته به گشتاور بیشتری نیاز دارند. نوع برق موجود, امکان استفاده از باتری پشتیبان و نیاز به سرعت بالا نیز پیش از پیشنهاد مدل مشخص می شود.
ابعاد محل موتور اهمیت زیادی دارد. باید فضای کافی برای پوسته, باز شدن درپوش, استفاده از خلاص کن و سرویس آینده وجود داشته باشد. فاصله موتور تا کلاف درب, ارتفاع دنده شانه ای و سطح پایه اندازه گیری می شود. برای درب کنسولی, طول کل سازه و بخش تعادل باید در محاسبات وارد گردد. عکس نمای کامل, ریل, چرخ, محل توقف و فضای پشت درب به کارشناسی سفارش کمک می کند. اطلاعات ناقص ممکن است به انتخاب پینیون نامتناسب یا کمبود دنده شانه ای منجر شود. چک لیست دقیق, اقلام بسته, نوع پایه, طول کابل و تجهیزات جانبی را پیش از ارسال روشن می سازد.
زیرسازی نصب موتور و تنظیم دنده شانه ای

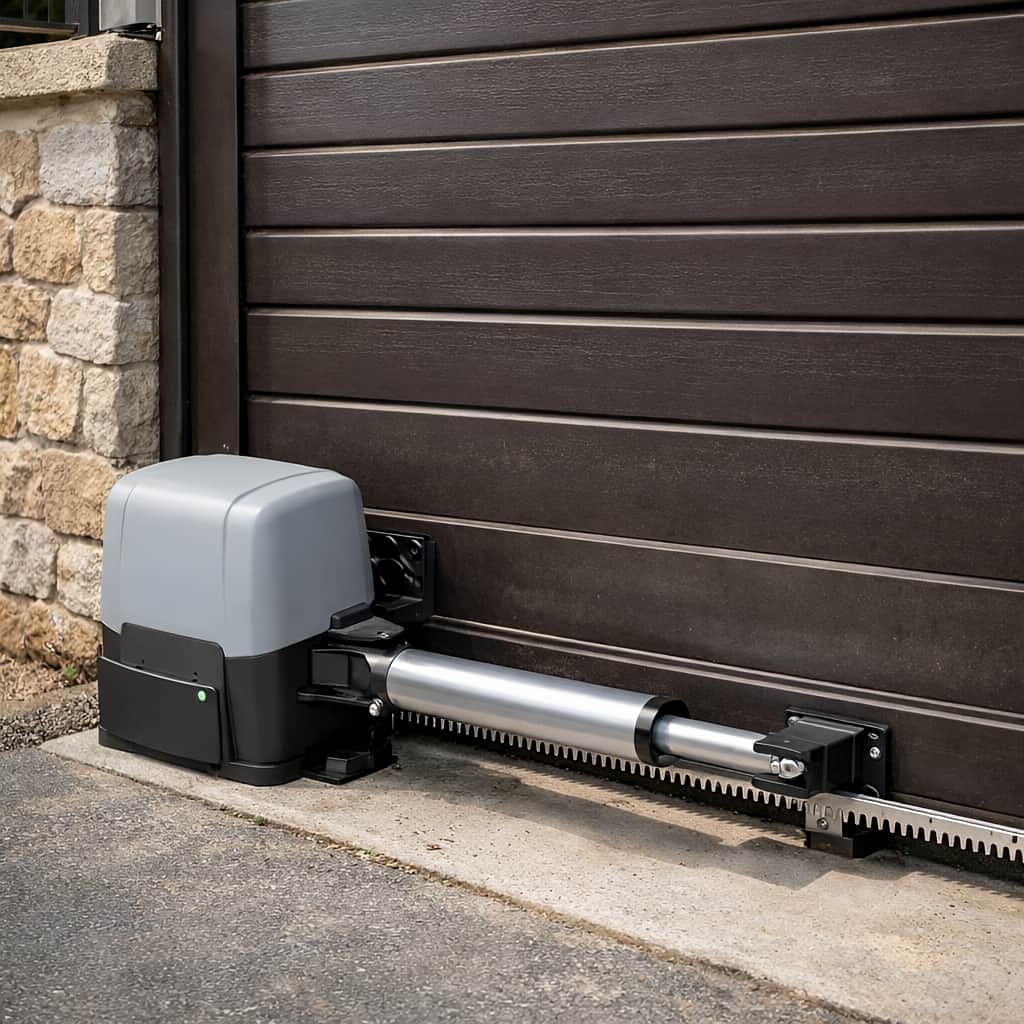

پایه موتور باید روی بتن سالم یا شاسی فلزی مقاوم قرار گیرد. نصب مستقیم روی کف ترک خورده, موزاییک لق یا سطحی که آب جمع می کند, باعث جابه جایی دستگاه و تغییر درگیری پینیون می شود. صفحه زیر موتور بهتر است امکان تنظیم افقی و ارتفاعی داشته باشد. پس از تثبیت اولیه, موتور در حالت خلاص قرار می گیرد و محل دنده شانه ای روی کلاف تعیین می شود. شاخه ها به تدریج نصب می شوند و در هر قسمت, حرکت دستی درب آزمایش خواهد شد. اتصال شاخه ها باید هم سطح باشد تا پینیون هنگام عبور ضربه نزند.
پس از نصب کامل شانه, فاصله آزاد میان دندانه ها تنظیم می شود تا وزن درب روی موتور نیفتد. سنسورهای انتهای مسیر در نقاطی قرار می گیرند که درب پیش از برخورد شدید به استوپر متوقف شود. فتوسل باید در ارتفاع و زاویه مناسب نصب و کابل آن از مسیر قدرت جدا شود. فلاشر در نقطه قابل مشاهده قرار می گیرد. سیم ارت, محافظ برق و اتصالات ضد رطوبت نیز کنترل می شوند. سپس چند چرخه بدون بار عبوری و چند چرخه در شرایط واقعی اجرا می گردد. صدای یکنواخت, توقف نرم و ثابت ماندن فاصله شانه تا پینیون از نشانه های نصب صحیح هستند.
عیب یابی خطاهای رایج و تست تحویل
کار نکردن موتور ممکن است از قطع برق, فیوز, محافظ, گیرنده, برد یا فعال بودن ورودی ایمنی ناشی شود. اگر صدای موتور شنیده می شود اما درب حرکت نمی کند, خلاص کن, پینیون, گیربکس و درگیری دنده شانه ای بررسی می شوند. حرکت کند می تواند به ریل آلوده, چرخ معیوب, افت ولتاژ, خازن ضعیف یا وزن بیش از ظرفیت ارتباط داشته باشد. توقف در نقطه مشخص مسیر بیشتر نشانه ایراد مکانیکی یا تغییر فاصله شانه است. تعویض برد یا موتور پیش از این آزمایش ها هزینه اضافی ایجاد می کند و ممکن است ایراد اصلی را باقی بگذارد.
تست تحویل شامل باز و بسته شدن متوالی, عملکرد ریموت, فتوسل, فلاشر, سنسورهای انتهایی, خلاص کن دستی و بسته شدن خودکار است. میزان صدا, دمای پوسته و ضربه انتهای حرکت نیز بررسی می شود. بهره بردار باید روش خلاص کردن دستگاه هنگام قطع برق و بستن مجدد مکانیزم را یاد بگیرد. تنظیمات برد, مدل موتور و مشخصات قطعات بهتر است ثبت شوند تا تعمیر آینده سریع تر انجام شود. محل نصب نباید پس از تحویل با مصالح, خاک یا آب پوشانده شود. یک تحویل دقیق فقط روشن شدن موتور نیست؛ سیستم باید در سناریوهای ایمنی و شرایط استفاده واقعی نیز پایدار عمل کند.
- وزن, طول حرکت و تردد پیش از انتخاب موتور ثبت شود.
- زیرسازی موتور روی سطح مقاوم و دارای زهکشی اجرا گردد.
- دنده شانه ای در تمام مسیر با پینیون فاصله یکنواخت داشته باشد.
- فتوسل و سنسورهای انتهایی پیش از تحویل چندبار آزمایش شوند.
- عیب یابی از مکانیک درب آغاز و سپس به قطعات الکتریکی منتقل شود.
- مدل دستگاه و تنظیمات برد برای خدمات آینده ثبت گردد.
قیمت سفارش نگهداری و خدمات ایمن سازی
قیمت جک ریلی پارکینگ کشویی از ترکیب ظرفیت موتور, نوع گیربکس, کیفیت برد, جنس دنده شانه ای و تجهیزات سفارش شکل می گیرد. مدل خانگی, نیمه سنگین, صنعتی, سریع, سه فاز یا هوشمند ساختار و سطح خدمات متفاوتی دارد. طول درب تعداد شاخه های شانه را مشخص می کند و شرایط زیرسازی می تواند نیاز به پلیت, شاسی, بتن ریزی یا اصلاح کلاف ایجاد کند. فتوسل, فلاشر, باتری پشتیبان, کنترل دسترسی, ریموت اضافه و محافظ برق نیز بر بسته نهایی اثر دارند. هزینه نصب زمانی دقیق می شود که وضعیت ریل, چرخ, مسیر کابل و محل موتور بررسی شده باشد. ایمن سازی سفارش را بر اساس اطلاعات فنی, اقلام مورد نیاز, روش تحویل و زمان بندی اجرا تفکیک می کند تا خریدار بداند هر بخش از پیشنهاد مربوط به چه تجهیز یا خدمتی است. این شفافیت امکان مقایسه واقعی و کنترل هزینه های بعدی را فراهم می سازد.
عوامل مؤثر بر قیمت جک ریلی کشویی
ظرفیت وزنی و چرخه کاری از عوامل اصلی هستند, اما تنها معیار محسوب نمی شوند. نوع موتور, تک فاز یا سه فاز بودن, گیربکس خشک یا روغنی, وجود انکودر, سرعت حرکت و قابلیت اتصال به سامانه هوشمند سطح قیمت را تغییر می دهند. کیفیت پینیون, پوسته, آب بندی و برد فرمان نیز در دوام دستگاه نقش دارد. برخی بسته ها دنده شانه ای, فتوسل و فلاشر را شامل می شوند و برخی این تجهیزات را جداگانه ارائه می کنند. هنگام مقایسه باید مدل دقیق موتور, طول شانه, تعداد ریموت, لوازم نصب و شرایط گارانتی در هر پیشنهاد مشخص باشد.
وضعیت درب بر هزینه اجرا اثر مستقیم دارد. ریل کج, چرخ فرسوده, شاسی ضعیف یا نبود فضای مناسب برای موتور نیازمند اصلاح پیش از نصب است. طول کابل کشی, حفاری مسیر, نصب تابلو, پلیت تقویتی و تجهیزات حفاظت برق نیز باید محاسبه شوند. ارسال محصول به وزن بسته, تعداد شاخه های دنده شانه ای و شیوه محافظت از برد و پوسته وابسته است. پیشنهاد ارزان تر ممکن است نصب, اصلاح مکانیک درب یا بعضی تجهیزات ایمنی را پوشش ندهد. مقایسه هوشمندانه باید بر اساس فهرست اقلام و کیفیت خدمات یکسان انجام شود, نه فقط مبلغ نهایی درج شده در پیش فاکتور.
مراحل ثبت سفارش بسته بندی و تحویل
ثبت سفارش با ارسال چک لیست مشخصات آغاز می شود. وزن تقریبی, طول درب, فضای بازشو, تعداد تردد, نوع برق, تصاویر ریل و محل موتور دریافت می گردد. سپس مدل پیشنهادی, نوع دنده شانه ای و تجهیزات کنترلی تعیین می شوند. در پروژه های خاص, بازدید و اندازه گیری حضوری پیش از نهایی شدن اقلام ضرورت دارد. پیش فاکتور باید نام مدل, متعلقات, خدمات نصب, شرایط گارانتی و نیازهای آماده سازی را روشن کند. پس از تأیید, موجودی قطعات کنترل و برنامه بسته بندی, ارسال یا اجرای مستقیم تنظیم می شود.
در بسته بندی, پوسته موتور, برد, فتوسل و متعلقات کوچک باید در برابر ضربه و رطوبت محافظت شوند. شاخه های دنده شانه ای نیز به شکلی مهار می شوند که در حمل خم یا لب پریده نشوند. هنگام تحویل, مدل دستگاه, تعداد اقلام و سلامت ظاهری با سفارش تطبیق داده می شود. برای نصب توسط تیم دیگر, نقشه پایه گذاری, مشخصات سیم کشی و دستور تنظیم سنسورها باید همراه محصول باشد. هماهنگی زمان تحویل با آماده بودن زیرسازی از ماندن تجهیزات در محیط کارگاهی جلوگیری می کند. تحویل حرفه ای شامل ثبت شماره مدل, برگه گارانتی و مسیر دریافت خدمات نیز هست.
نگهداری دوره ای و خدمات پس از فروش
نگهداری جک ریلی با تمیز نگه داشتن ریل, کنترل چرخ ها و بررسی فاصله دنده شانه ای آغاز می شود. سنگ ریزه, گل, یخ یا مصالح ساختمانی می توانند مسیر حرکت را سنگین کنند. پیچ های موتور, پایه و شانه باید از نظر شل شدگی کنترل شوند. صدای تازه, لرزش پوسته, کاهش سرعت یا ضربه در اتصال شاخه های شانه نشانه نیاز به بازدید است. فتوسل ها نیز باید تمیز و هم راستا باقی بمانند. باز کردن گیربکس یا افزودن روغن نامناسب بدون اطلاعات فنی می تواند آب بندی و قطعات داخلی را آسیب بزند.
خدمات پس از فروش شامل عیب یابی برد, موتور, خازن, گیرنده, سنسورها و بخش مکانیکی درب است. ایمن سازی با ثبت مدل و علائم خرابی, قطعه سازگار و مسیر تعمیر را مشخص می کند. در بعضی موارد, تنظیم شانه یا تعویض چرخ مشکل را حل می کند و نیازی به تعویض موتور نیست. موجود بودن برد, پینیون, سنسور, خازن و قطعات گیربکس زمان توقف را کاهش می دهد. سرویس منظم باید بر اساس شدت تردد و شرایط محیطی برنامه ریزی شود. ثبت درخواست در نخستین نشانه تغییر صدا یا سرعت, احتمال آسیب گسترده تر و هزینه تعمیر بالاتر را کمتر می کند.
- استعلام بر پایه مدل موتور, طول شانه و تجهیزات کامل انجام شود.
- وضعیت ریل و زیرسازی پیش از اعلام هزینه نصب بررسی گردد.
- اقلام بسته و خدمات اجرا در پیش فاکتور به صورت روشن درج شوند.
- بسته بندی موتور, برد و دنده شانه ای متناسب با روش حمل باشد.
- ریل و فتوسل در برنامه نگهداری دوره ای کنترل شوند.
- برای تعمیر, مدل دستگاه و شرح دقیق علائم خرابی ثبت گردد.
وزن تقریبی درب, طول لنگه, طول کامل حرکت, تعداد تردد, نوع برق و تصاویر ریل, چرخ ها و محل نصب موتور باید ارسال شود. وضعیت بادخور بودن درب, نیاز به سرعت بالا, باتری پشتیبان یا اتصال به کنترل دسترسی نیز اهمیت دارد. این اطلاعات کمک می کند ظرفیت موتور, چرخه کاری, نوع دنده شانه ای و تجهیزات ایمنی متناسب انتخاب شوند و هنگام نصب با کمبود فضا یا قطعه روبه رو نشوید.
قیمت به ظرفیت موتور, نوع گیربکس, سرعت, چرخه کاری, امکانات برد و جنس دنده شانه ای وابسته است. طول درب, تعداد شاخه های شانه, فتوسل, فلاشر, ریموت, باتری پشتیبان و تجهیزات کنترل تردد نیز بر سفارش اثر دارند. هزینه زیرسازی, اصلاح ریل, کابل کشی, نصب, بسته بندی و ارسال جداگانه بررسی می شود. برای مقایسه دقیق, مدل دستگاه و تمام اقلام هر پیشنهاد باید یکسان باشند.
نوع فلزی برای درب های سنگین, کاربری صنعتی و فشار مکانیکی بیشتر استفاده می شود. دنده شانه ای پلیمری صدای کمتری دارد و برای بسیاری از درب های مسکونی مناسب است. انتخاب باید بر اساس وزن درب, نوع پینیون, تعداد تردد و شرایط محیطی انجام شود. کیفیت نصب و ثابت ماندن فاصله شانه تا پینیون از جنس آن مهم تر است؛ زیرا تنظیم نادرست هر دو نوع را دچار سایش و ضربه می کند.
ریل کثیف, چرخ فرسوده, افت ولتاژ, خازن ضعیف, تغییر فاصله دنده شانه ای یا وزن بیش از ظرفیت می تواند سرعت را کاهش دهد. توقف در یک نقطه مشخص معمولاً با گیر مکانیکی, تاب کلاف یا ناهماهنگی شاخه های شانه ارتباط دارد. اگر موتور داغ می شود, چرخه کاری و فشار درب نیز باید بررسی گردد. عیب یابی از حرکت دستی درب آغاز می شود و سپس برق, برد, موتور و گیربکس تست خواهند شد.
بله, اما وزن مؤثر درب کنسولی فقط از روی عرض دهانه محاسبه نمی شود. طول بخش تعادل, پروفیل حامل, کالسکه ها و نیروی لازم برای شروع حرکت باید بررسی شوند. محل نصب موتور و دنده شانه ای نیز با درب ریلی زمینی تفاوت هایی دارد. سازه کنسولی باید پیش از نصب تراز و روان باشد. انتخاب موتور بدون محاسبه طول کل و وضعیت کالسکه ها می تواند به فشار بیش از حد روی گیربکس منجر شود.
فرآیند شامل دریافت مشخصات, بررسی فنی, انتخاب مدل, تأیید اقلام, آماده سازی زیرسازی, ارسال تجهیزات, نصب موتور و شانه, سیم کشی و تست تحویل است. زمان اجرای هر پروژه به وضعیت ریل, نیاز به اصلاح مکانیکی, مسیر کابل و نوع تجهیزات کنترلی بستگی دارد. آماده بودن برق و زیرسازی, کار را منظم تر می کند. برنامه دقیق پس از دریافت تصاویر یا بازدید محل و مشخص شدن دامنه خدمات تنظیم می شود.
جمع بندی
14 مدل جک ریلی پارکینگ کشویی از نسخه های خانگی سبک تا موتورهای صنعتی, سریع, سه فاز, هوشمند, مجهز به انکودر و مخصوص درب کنسولی, برای شرایط اجرایی متفاوت طراحی شده اند. انتخاب جک ریلی پارکینگ کشویی باید پس از اندازه گیری وزن, طول حرکت, تعداد تردد, وضعیت ریل, فضای نصب و نوع برق انجام شود. موتور, گیربکس, پینیون, دنده شانه ای, برد فرمان, فتوسل و سنسورهای انتهایی یک مجموعه به هم پیوسته هستند و ضعف در هر بخش می تواند حرکت درب را ناپایدار کند. زیرسازی مقاوم, تنظیم فاصله شانه, کابل کشی محافظت شده و تست ایمنی نیز بخش جدایی ناپذیر اجرا هستند. ایمن سازی برای تنظیم سفارش, مشخصات فنی, اقلام بسته, نیازهای نصب, بسته بندی و خدمات پس از فروش را پیش از تحویل مشخص می کند. برای دریافت مشاوره, استعلام قیمت روز و زمان بندی اجرا, وزن تقریبی درب, طول مسیر, تصاویر ریل و تعداد تردد را ارسال کنید تا چک لیست سفارش با دقت تکمیل و گزینه متناسب معرفی شود. این هماهنگیی پیش از خرید, احتمال اصلاحات ناگهانی, توقف پروژه و تعویض قطعات پس از نصب را کاهش می دهد.
